Сучасні нівеліри революційно змінили геодезичні вимірювання. У 2025 році цифрові прилади досягли точності ±0.1 мм/км, а ціни починаються від $50 для базових лазерних моделей. Електронні пристрої з автоматичним вирівнюванням дозволяють працювати на 30-50% швидше за оптичні аналоги при масових вимірюваннях, що відповідає вимогам міжнародного стандарту ISO 17123-2 щодо польової перевірки геодезичного обладнання.
Вибір відповідного інструменту — як підбір точного скальпеля для мікрохірургії. Кожен тип вирішує конкретні задачі вимірювання перевищень. Слід враховувати, що неправильний вибір може призвести до серйозних помилок у проєкті та фінансових втрат до $5,000 на великих об’єктах через необхідність переробки робіт.
Порада експерта: При виборі нівеліра завжди враховуйте дальність роботи та умови експлуатації. Для внутрішніх робіт достатньо позиційного лазерного нівеліра, для відкритих майданчиків — ротаційного з приймачем.

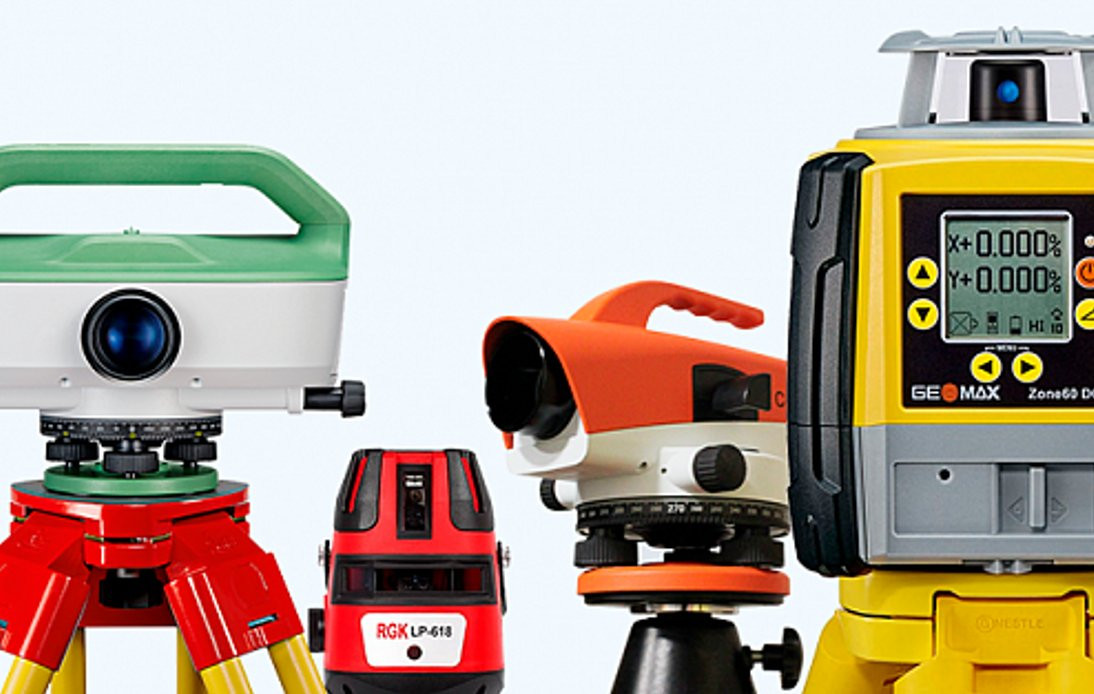

Типи сучасних нівелірів та їх застосування
Геодезичні прилади поділяються на кілька категорій за міжнародною класифікацією ISO/TC 172. Оптичні пристрої залишаються надійним вибором для базових вимірювань. У практиці роботи з приватними замовниками часто стикаюся з переплатою за надлишковий функціонал — простий лазерний рівень за $200 справляється із завданнями дачного будівництва краще за професійний прилад за $5,000.
Цифрові та електронні пристрої

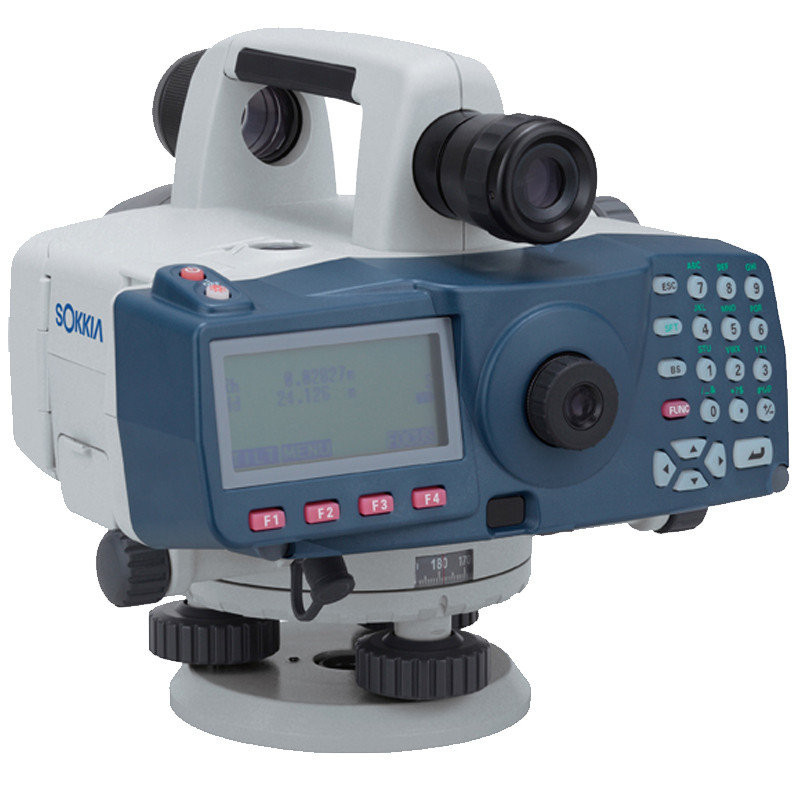

Цифрові прилади оснащені рейками зі штрих-кодами для автоматичного зчитування даних. Точність становить лише ±0.3 мм/км відповідно до міжнародного стандарту ISO 17123-2. Вбудована пам’ять зберігає до 10,000 вимірювань перевищень. Професійні моделі від Leica та Trimble коштують $3,000-8,000, але окупаються завдяки швидкості робіт протягом 6-12 місяців при регулярному використанні.
Електронні прилади забезпечують автоматичне вирівнювання за 3-5 секунд. Не завжди просто освоїти всі функції одразу. Але ефективність зростає в рази при регулярному використанні, особливо при роботі з нівелірами з компенсатором маятникового типу.
Лазерні та ротаційні пристрої
Лазерні прилади проєктують горизонтальну та вертикальну площини одночасно. Дальність роботи приладу сягає 600 метрів із приймачем лазерного випромінювання. На одному з об’єктів у минулому сезоні самовирівнювальні пристрої компенсували нахил до ±5° на нерівному фундаменті котеджу.

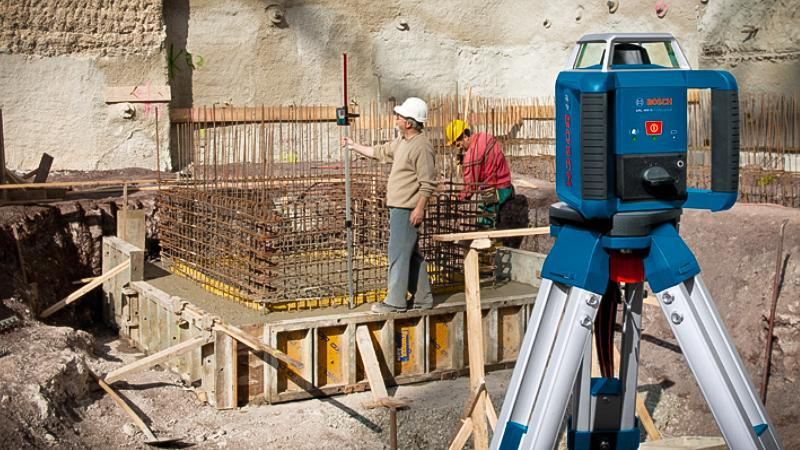

Ротаційні прилади створюють лазерну площину на 360°. Таким чином, один оператор замінює цілу бригаду геодезистів. Позиційні пристрої підходять для точкових робіт у приміщеннях, де потрібна висока точність нівелювання місцевості.
Наступна таблиця допоможе порівняти основні характеристики різних типів нівелірів для прийняття обґрунтованого рішення про покупку.
| Тип нівеліра | Точність | Дальність | Ціна (USD) | Час налаштування | Застосування |
|---|---|---|---|---|---|
| Оптичний | ±2-3 мм/км | 100-150 м | 300-800 | 5-10 хв | Топографія, будівництво |
| Цифровий | ±0.3-1 мм/км | 150-200 м | 3,000-8,000 | 1-2 хв | Високоточні роботи |

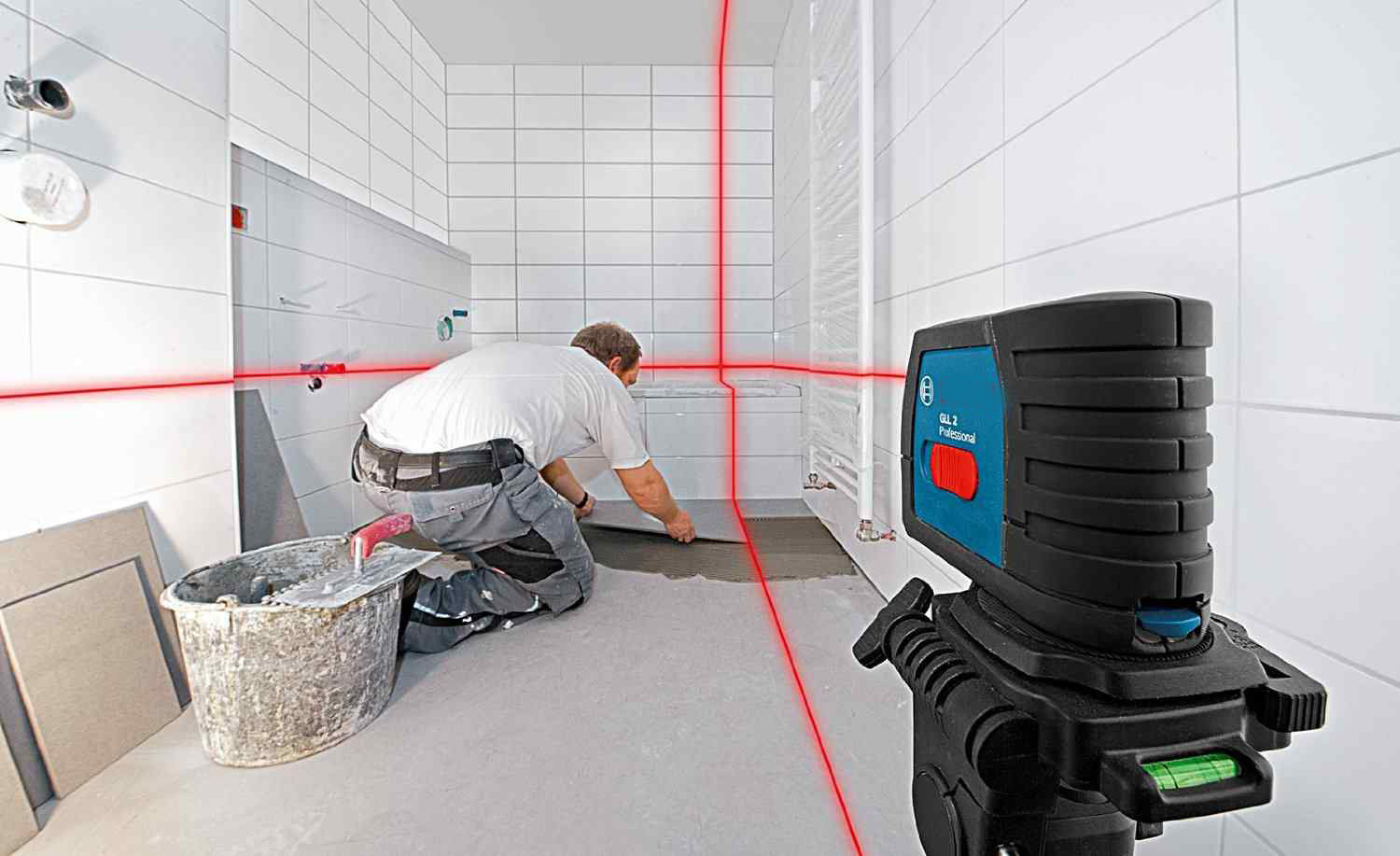

| Лазерний позиційний | ±2-3 мм/10 м | 20-50 м | 50-500 | 3-5 сек | Оздоблення, розмітка |
| Ротаційний | ±0.1-0.3 мм/км | 300-600 м | 800-5,000 | 3-5 сек | Великі об’єкти |
Дані таблиці відображають реальні характеристики приладів провідних виробників і допомагають визначити оптимальне співвідношення ціни та функціональності для конкретних завдань.
Історія успіху: "Будівельна компанія Johnson & Co скоротила час розмітки фундаменту на 60% після покупки ротаційного нівеліра Bosch GRL 300 HV за $1,200. Проєкт котеджного селища був завершений на 2 тижні раніше терміну, економія склала $15,000 за рахунок скорочення строків оренди техніки." — Майк Джонсон, головний інженер
Вимоги до точності нівелірів на етапах будівництва
Різні етапи будівництва потребують різної точності геодезичних вимірювань відповідно до СП 126.13330.2012 "Геодезичні роботи в будівництві":
- Розбивка осей будівлі: ±5 мм для житлових будівель, ±3 мм для промислових
- Нівелювання фундаменту: ±5 мм від проєктної позначки
- Монтаж конструкцій: ±10 мм по висоті для типових будівель
- Виконавча зйомка: ±2-3 мм для відповідальних конструкцій
Знання цих вимог допомагає правильно вибрати клас точності геодезичного обладнання та уникнути переплати за надмірну точність.
Технічні характеристики сучасних приладів
.jpg)
Характеристики визначають область застосування кожного пристрою. Високоточні прилади забезпечують вимірювання перевищень з мінімальною похибкою відповідно до ГОСТ 10528-90 "Нівеліри". З урахуванням конструктивних особливостей, пристрої з компенсатором автоматично коригують невеликі відхилення в діапазоні ±15 кутових хвилин, що критично для роботи на нестабільних ґрунтах відповідно до СП 126.13330.2012.
Точність і стандарти вимірювань нівелірів
Точність варіюється в широких межах залежно від класу приладу. Технічні моделі мають похибку ±10 мм/км подвійного ходу. Високоточні геодезичні пристрої досягають ±0.1 мм/км відповідно до вимог міжнародного стандарту ISO 17123-2. На одному з об’єктів у минулому сезоні використовували Leica DNA03 з рекордною точністю ±0.3 мм/км для моніторингу деформацій історичної будівлі.
Автоматичне вирівнювання працює бездоганно за умови дотримання умов експлуатації. Інварні рейки (сплав із коефіцієнтом розширення 1.2×10⁻⁶ К⁻¹ при 20°C) забезпечують стабільність вимірювань при температурних коливаннях від -40°C до +60°C. Відомо, що коефіцієнт розширення інвару в 10-12 разів менший за звичайну сталь, що критично для високоточних геодезичних робіт.
Дальність і видимість лазерного випромінювання
Дальність роботи приладу залежить від типу лазера та зовнішніх умов освітлення. Червоний промінь видно до 30 метрів при денному світлі. Зелений — до 50 метрів без приймача. Професійні пристрої з приймачем працюють на відстані до 600 метрів, що дозволяє охоплювати великі будівельні майданчики однією установкою.
На практиці часто помічаю, що дальність роботи критична для вибору обладнання. Який сенс купувати дорогий прилад, якщо його промінь не досягає дальньої стіни будівлі? Краще взяти модель із збільшеною дальністю або приймачем випромінювання.
Практична порада: У сонячну погоду використовуйте лазерні окуляри для кращої видимості променя. При роботі на відстані понад 100 метрів обов’язково застосовуйте приймач випромінювання для точних вимірювань.
Типові помилки при виборі нівеліра
Вибір нівеліра часто супроводжується дорогими помилками. Купівля невідповідного приладу може обійтися в тисячі доларів. В одному з нещодавніх проєктів котеджу замовник переплатив $2,000 за функції, які ніколи не використовував.
Основні помилки при купівлі нівеліра:
- Переплата за надлишковий функціонал — купівля цифрового нівеліра за $5,000 для розмітки тераси
- Ігнорування умов експлуатації — вибір моделі без захисту IP54 (захист від пилу та бризок води) для вуличних робіт
- Недооцінка вимог до точності — використання технічного нівеліра (±10 мм/км) для високоточних геодезичних робіт
- Відсутність сервісної підтримки — купівля екзотичних брендів без офіційних дилерів у регіоні
Практична порада: Перед покупкою визначте максимальну дальність робіт, необхідну точність і умови експлуатації. Це допоможе уникнути переплати та вибрати оптимальний нівелір для ваших завдань.
Як вибрати нівелір для будівництва
Критерії вибору нівеліра
Перший критерій — необхідна точність вимірювань. Другий — умови експлуатації та захист від пилу/вологи. Третій — бюджет проєкту та окупність інвестицій в обладнання.
Будівельні нівеліри повинні мати клас захисту IP54 (захист від пилу та бризок води) або вище. Робочий діапазон температур від -20°C до +50°C покриває більшість кліматичних зон. Час автономної роботи — не менше 20 годин.
Рекомендації щодо брендів
Професійні нівеліри виробляють Leica, Topcon, Trimble, Sokkia. Для повсякденних завдань підійдуть Bosch, DeWalt, Stabila. Нівелювання місцевості вимагає високоточних приладів вартістю від $3,000.
Експертна думка: "При виборі між брендами звертайте увагу на доступність сервісного обслуговування у вашому регіоні. Простий ремонт може затягнутися на місяці, якщо немає авторизованого центру поблизу."
Швидкий чекліст: який нівелір вибрати
Правильний вибір нівеліра залежить від конкретних завдань і умов роботи. Використовуйте цей чекліст для прийняття рішення:
✅ За типом робіт:
- Внутрішнє оздоблення до 50 м → Лазерний позиційний ($50-500)
- Фундамент і зовнішні роботи → Ротаційний ($800-5,000)
- Геодезія та топографія → Цифровий/оптичний ($300-8,000)
- Великі будівельні майданчики → Ротаційний з GPS ($2,000-10,000)
✅ За умовами експлуатації:
- Приміщення з нормальними умовами → Будь-який тип
- Пилові/вологі умови → IP54 або вище
- Екстремальні температури → Діапазон -20°C до +50°C
- Віддалені об’єкти → Моделі з подовженим часом роботи
✅ За бюджетом та окупністю:
- Разові роботи → Оренда або базові моделі
- Регулярне використання → Професійні моделі
- Високоточні проєкти → Цифрові нівеліри з мінімальною похибкою
Візуалізація роботи нівелірів
Розуміння принципів роботи різних типів нівелірів допоможе зробити правильний вибір для конкретних завдань.
Типи лазерних проєкцій:
<Типи лазерних нівелірів: позиційний, лінійний, ротаційний
Принципи вирівнювання:
- Ручне вирівнювання — оператор налаштовує прилад за бульбашковим рівнем
- Автоматичне (маятникове) — вбудований компенсатор (система підвішених призм) автоматично вирівнює промінь у діапазоні ±3-5°
- Електронне — цифрові датчики та сервоприводи забезпечують точне позиціонування
Схема проєкції променів: горизонтальна, вертикальна, 360-градусна
Інноваційні технології в геодезичних приладах
Прилади 2025 року інтегруються з мобільними додатками через стандартні протоколи передачі даних. Bluetooth-підключення передає інформацію в реальному часі відповідно до сучасних специфікацій Bluetooth 5.0+. GPS-модулі забезпечують прив’язку до координат із точністю до 1 метра для BIM-проєктування. Хмарне зберігання даних доступне 24/7 через захищені канали зв’язку, що особливо важливо для сучасних будівельних технологій та великих інфраструктурних проєктів.
Цифрові функції та автоматизація
Сучасні моделі записують до 50,000 точок вимірювань у форматі XML. Вбудована камера фіксує умови роботи для звітності. Розрахунок обсягів земляних робіт виконується автоматично за алгоритмами триангуляції Делоне. Експорт у CAD-програми економить години роботи проєктувальників і знижує кількість помилок перенесення даних.
На практиці часто помічаю (за досвідом автора), що цифрові функції підвищують продуктивність на 40-60% порівняно з традиційними методами при виконанні масових вимірювань. Менше помилок при записі даних. Більше точності в розрахунках перевищень. Швидше отримання підсумкового результату та передача даних замовнику для виконавчої зйомки.
Застосування геодезичних приладів у різних галузях
Геодезичні роботи — основна сфера застосування сучасних вимірювальних пристроїв. Будівництво фундаментів вимагає високої точності вимірювання перевищень. Дорожнє будівництво використовує ротаційні моделі з великою дальністю роботи. Ландшафтний дизайн обходиться простими лазерними рівнями початкового рівня.
Спеціалізоване застосування та міжнародний досвід
Археологічні розкопки вимагають фіксації кожного артефакту з точністю до міліметра відповідно до міжнародних протоколів UNESCO. Виробництво літаків використовує лазерне нівелювання для вирівнювання фюзеляжів із допуском не більше ±0.5 мм. В одному з нещодавніх проєктів реставрації собору в Європі застосували високоточні геодезичні прилади для контролю мікропереміщень кам’яної кладки.
Таким чином, область застосування постійно розширюється завдяки технічному прогресу та зниженню вартості обладнання. Сучасне мистецтво створює інсталяції з ідеальною геометрією. Медицина використовує прецизійні пристрої для позиціонування обладнання в операційних.
