Фасадні підйомники є спеціалізованим обладнанням для виконання робіт на висоті вздовж зовнішніх стін будівель. Вартість нового обладнання у 2025 році варіюється від $15,000 за базову підвісну люльку до $2,500,000 за сучасний колінчастий підйомник. Ці системи кардинально змінили підхід до висотних робіт, забезпечуючи безпеку та ефективність, недосяжну при використанні традиційних будівельних риштувань — як скальпель у руках хірурга.
Застосування фасадних підйомників у будівництві постійно розширюється. Згідно з галузевими дослідженнями, використання підйомного обладнання підвищує продуктивність висотних робіт на 35-50% при одночасному зниженні ризиків травматизму. Правильний вибір типу підйомника критично важливий для успіху проєкту.
Принципова відмінність: Важливо розуміти різницю між мобільними підйомниками (самохідні машини) та підвісними системами (люльки, закріплені на будівлі). Це принципово різні класи обладнання з різними сферами застосування.
Класифікація фасадних підйомників
Сучасні підйомники для фасадних робіт поділяються на два основних класи. Кожен має свої технічні особливості та сфери застосування. Розуміння цих відмінностей — основа правильного вибору обладнання.
Мобільні підйомники (самохідні)
Мобільні системи — це самохідна техніка на колісному або гусеничному шасі. Робоча платформа підйомника розташована на висувній стрілі різної конструкції. Основна перевага? Автономність і можливість швидкого переміщення по будівельному майданчику.
Телескопічні підйомники оснащуються стрілою з кількох висувних секцій — це забезпечує максимальний радіус дії до 25 метрів і робочу висоту до 43 метрів. Колінчасті моделі мають стрілу з шарнірними з’єднаннями, що дозволяє обходити перешкоди та працювати в обмежених умовах при висоті до 45 метрів.
Ножичні підйомники використовують систему паралельних важелів для вертикального підйому. Забезпечують максимальну стабільність платформи. Робоча висота обмежена 18-20 метрами, але вантажопідйомність сягає 1000 кг.
Мачтові представляють компактне рішення для роботи в обмеженому просторі. Висота підйому до 12 метрів. Ідеальні для внутрішніх робіт і вузьких проходів.
Підвісні системи (будівельні люльки)

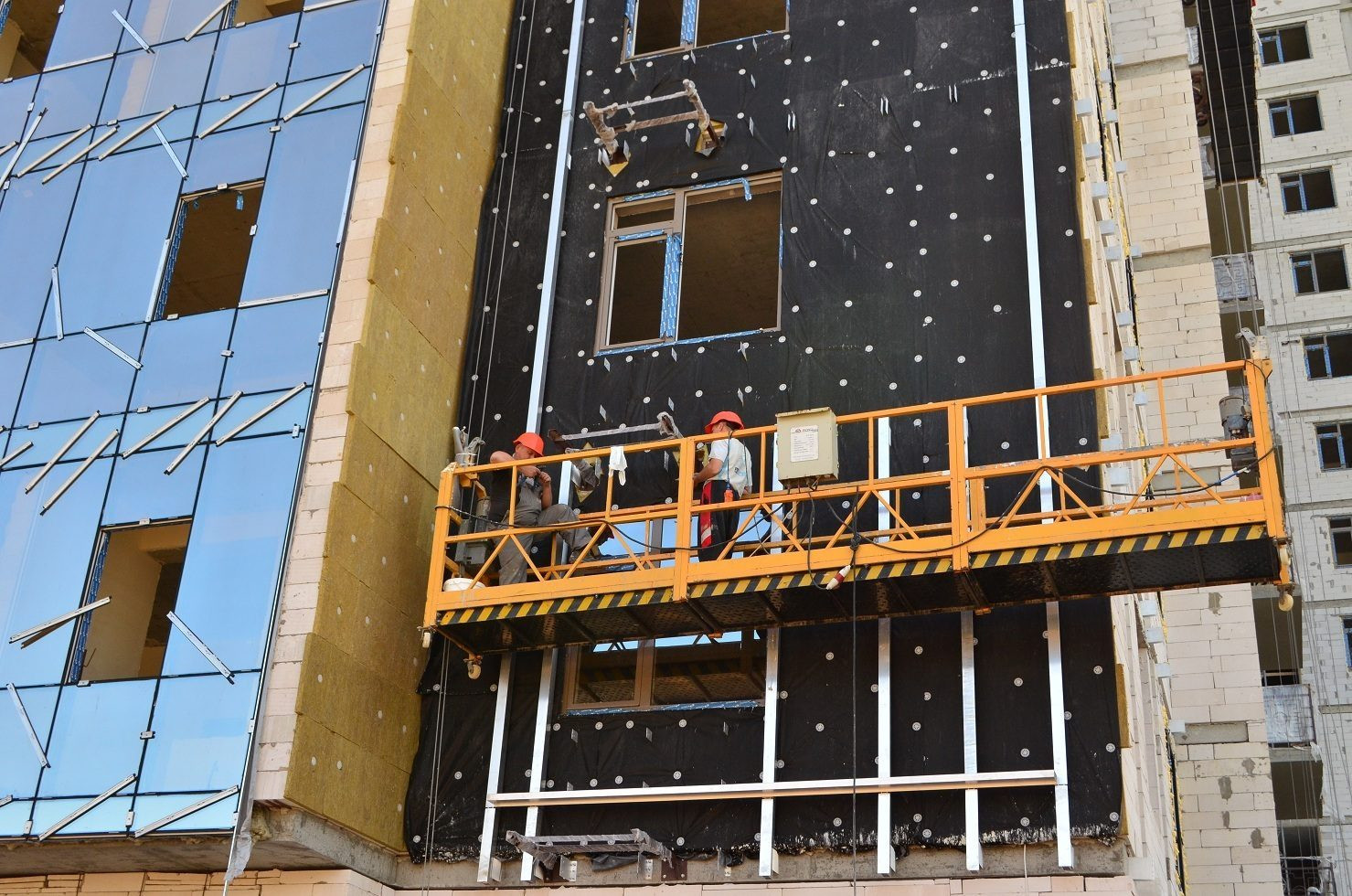

Підвісні фасадні підйомники кріпляться до консолей на даху будівлі. Це кардинально відрізняє їх від мобільних систем і дозволяє працювати на практично необмеженій висоті. З урахуванням конструктивних особливостей, такі системи незамінні для висотних будівель понад 15 поверхів.
Підвісні люльки ZLP є найпоширенішим типом фасадної будівельної люльки. Вантажопідйомність підйомника становить 250-800 кг при максимальному завантаженні 2-3 робітників з інструментом. На великому проєкті реконструкції офісного центру ми використовували систему з 6 люльок ZLP-630 — ефективність перевищила всі очікування.
Мачтовий фасадний підйомник монтується на направляючих мачтах вздовж фасаду. Здатен покривати ділянки до 30 метрів по горизонталі без перевстановлення. Значно підвищує продуктивність на протяжних фасадах.
Модульні конструкції збираються з секцій різної довжини від 1,5 до 2,5 метрів. Дозволяють адаптувати розміри люльки для фасадних робіт під конкретні вимоги об’єкта.
Інженерна рекомендація: Для будівель вище 50 метрів економічно та технічно обґрунтований вибір підвісних систем. Вони не створюють навантаження на ґрунт, не займають робочу зону та забезпечують необмежену висоту підйому.
Технічні характеристики та порівняння
Детальне розуміння технічних параметрів критично важливе для правильного вибору. Кожен тип має свої обмеження та оптимальні сфери застосування. Відомо, що неправильний вибір може призвести до серйозних проблем безпеки та економічних втрат.
Тип підйомника | Робоча висота | Вантажопідйомність | Радіус дії | Ключові переваги |
---|---|---|---|---|
Телескопічний | До 43 м | 230-450 кг | До 25 м | Великий охват, мобільність |

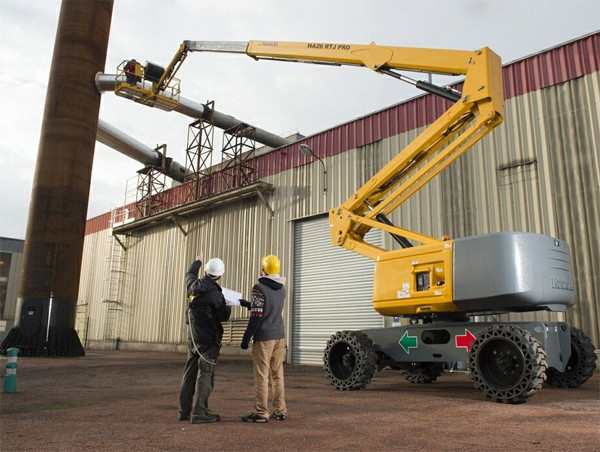

Колінчастий | До 45 м | 230-350 кг | До 23 м | Обхід перешкод, гнучкість |
Підвісна люлька ZLP | Необмежена* | 250-800 кг | 1,5-2,0 м вильоту | Будь-яка висота, економічність |
Ножичний | До 20 м | 300-1000 кг | - | Стабільність, велика платформа |
*Обмежується довжиною троса, зазвичай до 150 метрів для стандартного обладнання. Таким чином, вибір конкретного типу визначається характеристиками об’єкта та вимогами до виконуваних робіт.
Детальний аналіз популярних моделей
Підвісна люлька ZLP-630: стандарт галузі
Модель ZLP-630 стала еталоном у сегменті підвісного фасадного підйомника. Оптимальне поєднання характеристик і вартості зробило її найбільш затребуваною на міжнародному ринку.
Технічні характеристики підйомника включають вантажопідйомність 630 кг при максимальному завантаженні 2-3 робітників (розрахунок: 80 кг на людину + 50-70 кг інструмента та матеріалів). Модульна платформа довжиною 2, 4 або 6 метрів забезпечує гнучкість застосування. Швидкість підйому 9-11 м/хв при потужності двох електродвигунів по 1,5 кВт кожен — максимальна робоча висота обмежується довжиною троса підйомника (стандартно 100-150 метрів).
Виліт консолі для підйомника становить 1,5-1,7 метра, що дозволяє обходити карнизи та балкони. Споживана потужність 380В, 50Гц при струмі 16А.
Практичний досвід: "При реконструкції 20-поверхової офісної будівлі команда з 8 осіб на 4 люльках ZLP-630 виконала заміну фасадного скління 12,000 м² за 6 тижнів. Використання риштувань вимагало б мінімум 3 місяці" - Михаель Б., технічний директор підрядної компанії.
Телескопічний підйомник Genie S-40: мобільність і висота
Genie S-40 представляє американську школу проєктування телескопічних підйомників. Поєднує високі технічні характеристики з надійністю конструкції.
Максимальна робоча висота 40,15 метра при горизонтальному вильоті 22,86 метра робить машину універсальною для більшості завдань. Вантажопідйомність 227 кг (2 оператори + інструмент). Дизельний двигун Deutz потужністю 55 кВт забезпечує автономність роботи — повний привід 4x4 гарантує прохідність на будівельних майданчиках.
Маса машини 15,650 кг вимагає врахування несучої здатності ґрунту. Ширина 2,49 м дозволяє проїзд через стандартні ворота.
Економіка застосування фасадних підйомників
Економічне обґрунтування вибору підйомного обладнання вимагає комплексного аналізу. Вартість фасадного підйомника — лише один із факторів, що впливають на загальну ефективність проєкту.
Вартість експлуатації
Оренда електричного фасадного підйомника варіюється залежно від типу та регіону. Підвісні люльки ZLP-630 коштують $120-200 на добу — найекономічніше рішення для висотних робіт. Телескопічні підйомники 20-метрової висоти коштують $400-650 на добу. Колінчасті 22-метрової висоти — $500-800 на добу.
Ножичні підйомники можна орендувати за $250-400 на добу. Оренда будівельної люльки включає доставку, монтаж і базове навчання операторів.
Фінансова оптимізація: При оренді понад 30 днів більшість компаній надають знижки до 25%. Довгострокові контракти (від 6 місяців) можуть знизити добову ставку на 30-40%.
Інвестиції у власне обладнання
Купівля обладнання економічно обґрунтована при регулярному завантаженні понад 200 днів на рік. Нова люлька ZLP-630 коштує $18,000-25,000 залежно від виробника та комплектації. Вживані телескопічні підйомники доступні в діапазоні $300,000-1,200,000 залежно від віку та стану.
Нові колінчасті підйомники коштують $1,200,000-2,500,000. Ціна фасадного підйомника включає базову комплектацію, доставку та пусконаладкові роботи.
Період окупності для підвісної люльки становить 18-24 місяці при завантаженні 60-70%. При роботі з корпоративними клієнтами наявність власного обладнання підвищує конкурентоспроможність і довіру замовників.
Аналізуємо фасадні роботи на будівлі висотою 45 метрів. Оренда люльки ZLP-630 на 25 робочих днів: $3,750 ($150/день). Альтернатива — будівельні риштування: $22,000, включаючи монтаж/демонтаж. Економія становить $18,250 при скорочении термінів на 2 тижні.
Вимоги безпеки та нормативна база
Безпека робіт на висоті регламентується міжнародними стандартами. Підйомник для оздоблення фасаду повинен відповідати суворим вимогам конструкції та експлуатації. Порушення норм безпеки неприпустиме — це питання життя та здоров’я людей.
Активні системи безпеки
Сучасні підйомники оснащуються багаторівневими системами захисту. Датчики перевантаження блокують підйом при перевищенні номінальної вантажопідйомності. Інклінометри зупиняють роботу при критичних кутах нахилу (зазвичай понад 5°). Аварійні кнопки "стоп" забезпечують миттєву зупинку всіх рухів.
Для підвісних люльок критично важливі ловителі безпеки — механічні пристрої, що блокують падіння при обриві основного троса підйомника. Сучасні моделі мають подвійну систему ловителів на кожній точці підвісу.
Обмежувачі висоти підйому запобігають зіткненню з перешкодами. Системи автоматичної діагностики контролюють технічний стан вузлів і агрегатів.
Вимоги до операторів
Кваліфікація операторів регламентується національними стандартами:
- США: Сертифікація за стандартами ANSI/ALOHA, обов’язкове навчання тривалістю 40 годин
- Європа: Підготовка за стандартом EN 280, медичне освідчення на допуск до висотних робіт
- Міжнародні проєкти: Визнання сертифікатів IPAF (International Powered Access Federation)
- Періодична переатестація: Кожні 3-5 років залежно від юрисдикції
Технічні стандарти
Міжнародні норми встановлюють вимоги до конструкції та випробувань. EN 280 (Європа) регламентує мобільні підйомники. Серія ANSI A92 (США) визначає стандарти безпеки для всіх типів підйомного обладнання. ISO 16368 встановлює загальні принципи проєктування підйомних платформ.
Підвісні системи регулюються стандартами для будівельних люльок: EN 1808 (Європа), ANSI/ACCA (США). Обов’язкова сертифікація включає випробування на статичні та динамічні навантаження, перевірку систем безпеки, кліматичні випробування.
Критична вимога: Ніколи не перевищуйте паспортну вантажопідйомність підйомника. Запас міцності розрахований на нормальні умови експлуатації, але не на систематичні перевантаження. Коефіцієнт запасу зазвичай становить 2,5-3,0.
Обмеження експлуатації підйомників та умови застосування
Ефективне використання підйомників вимагає розуміння обмежень. Погодні умови критично впливають на безпеку робіт. За якої погоди роботи припиняються?
Вітрові обмеження
Максимально допустима швидкість вітру для мобільних підйомників становить 12,5 м/с (45 км/год) згідно з міжнародними стандартами. Для підвісних люльок межа знижується до 10 м/с (36 км/год) через більшу парусність.
При поривчастому вітрі роботи припиняються при швидкості 8-9 м/с. Обов’язкове використання анемометра для контролю швидкості вітру. Дані метеослужб не завжди відображають локальні умови на висоті.
Температурні обмеження
Робочий діапазон температур для більшості моделей: від -20°C до +40°C. При від’ємних температурах потрібно:
- Використання зимових гідравлічних рідин (для мобільних підйомників)
- Попередній прогрів обладнання
- Збільшення частоти технічного обслуговування
- Контроль стану тросів підйомника та канатів (підвищена крихкість на морозі)
Вимоги до основи
Мобільні підйомники вимагають твердої рівної основи. Максимально допустимий ухил: 3° для більшості моделей. Несуча здатність ґрунту повинна витримувати навантаження від виносних опор — для важких машин це може досягати 15-20 тонн на опору.
Підвісні системи навантажують покрівельні конструкції. Інженерний розрахунок несучої здатності обов’язковий. Типове навантаження від консолей для підйомника: 2-5 кН на точку кріплення плюс динамічні впливи.
Технологія монтажу та експлуатації фасадного підйомника
Правильний монтаж фасадного підйомника — основа безпечної експлуатації. Процедури різняться для мобільних і підвісних систем. Слід враховувати, що порушення технології монтажу неприпустиме — це може призвести до аварій.
Монтаж підвісних люльок
Установка починається з інженерного обстеження покрівлі та розрахунку навантажень. Консолі встановлюються з використанням противаг масою 1000-1500 кг кожна. Обов’язкова перевірка цілісності огороджень покрівлі та їхньої несучої здатності.
Робочі та страховочні троси повинні мати сертифікати відповідності. Діаметр троса для ZLP-630: 8,3 мм для робочих канатів, 9 мм для страховочних. Довжина троса підйомника вибирається із запасом 10-15 метрів.
Електроживлення подається через захисні пристрої: ПЗВ 30 мА, автоматичні вимикачі відповідного номіналу. Обов’язкове заземлення всіх металевих частин.
Щозмінні перевірки
Перед початком робіт оператор зобов’язаний провести візуальний огляд:
- Стан тросів (відсутність обривів дротів, корозії, деформацій)
- Працездатність органів управління та аварійних кнопок
- Цілісність огороджень платформи підйомника
- Стан електричних з’єднань
- Рівень масла в редукторах (для мобільних підйомників)
Результати перевірки фіксуються в журналі експлуатації. Виявлені дефекти усуваються до початку робіт.
Провідні виробники та ринкові тенденції
Світовий ринок підйомного обладнання характеризується високою концентрацією. Кілька великих виробників контролюють основну частку ринку. Вибір надійного бренду критично важливий для довгострокової експлуатації.
Лідери мобільних підйомників
Компанія Genie (Terex Corporation, США) займає лідируючі позиції в сегменті телескопічних і колінчастих підйомників. Виробничі потужності в США, Європі та Азії забезпечують глобальну присутність. Продукція відрізняється надійністю в екстремальних умовах.
JLG Industries (Oshkosh Corporation, США) спеціалізується на підйомниках великої висоти та спеціальних застосуваннях. Модельний ряд включає машини висотою до 60 метрів. Активно розвиває електричні та гібридні технології.
Haulotte Group (Франція) позиціонується як європейський технологічний лідер. Особлива увага приділяється системам безпеки та телеметрії. У нещодавньому проєкті модернізації промислового комплексу їхнє обладнання показало відмінну надійність у складних умовах.
Виробники підвісних систем
Ринок підвісних люльок більш фрагментований:
- SHENXI (Китай) — найбільший виробник серії ZLP, контролює ~40% світового ринку
- SKYER (Китай) — преміальний сегмент із покращеними характеристиками безпеки
- SCANCLIMBER (Фінляндія) — спеціалізація на мачтових системах для складних об’єктів
- TRACTEL (Франція) — високотехнологічні рішення для екстремальних умов і великої висоти
Спеціалізовані застосування
Універсальність конструкції дозволяє використовувати фасадні підйомники в різних галузях. Кожна сфера висуває специфічні вимоги до обладнання та його оснащення.
Будівництво та реконструкція залишаються основними споживачами. Монтаж навісних фасадів, улаштування теплоізоляції, висотне скління — завдання, де підйомники незамінні. Особливі вимоги висуває історична реставрація — необхідність мінімального впливу на конструкції будівель.
Клінінгові компанії використовують спеціально адаптовані підйомники для миття вікон. Обладнання оснащується системами подачі води, ємностями для миючих засобів, спеціальними щітками та скребками.
Промислове обслуговування включає:
- Технічне обслуговування нафтохімічних установок
- Ремонт мостів і транспортної інфраструктури
- Обслуговування вітроенергетичних установок
- Монтаж і ремонт систем освітлення
- Установка телекомунікаційного обладнання
Аварійно-рятувальні служби застосовують підйомники для евакуації людей із висотних будівель. Спеціальні модифікації оснащуються додатковими системами безпеки та засобами зв’язку.
Розвиток технологій: Сучасні тенденції включають електрифікацію обладнання, впровадження систем дистанційного моніторингу та штучного інтелекту для передбачувального обслуговування. До 2030 року очікується зростання частки електричних підйомників до 60%.
Технічне обслуговування та сервіс фасадних підйомників
Регулярне технічне обслуговування — основа безпечної та ефективної експлуатації. Міжнародні стандарти встановлюють обов’язкові інтервали перевірок і видів робіт.
Щоденне обслуговування включає візуальний огляд, перевірку рівнів робочих рідин, тестування систем безпеки. Щотижня перевіряється стан тросів підйомника, змащення вузлів, калібрування датчиків.
Щомісячні роботи передбачають детальний огляд конструкцій, перевірку електричних з’єднань, випробування гальмівних систем. Щоквартально проводиться заміна витратних матеріалів, перевірка геометрії конструкцій.
Річне технічне освідчення включає повну розборку критичних вузлів, дефектоскопію металоконструкцій, випробування на статичні та динамічні навантаження. Результати оформляються протоколом із дозволом на подальшу експлуатацію.
Висновок
Фасадні підйомники стали невід’ємною частиною сучасного будівництва. Їхнє застосування кардинально змінило підхід до висотних робіт — підвищило безпеку, ефективність і економічну доцільність проєктів.
Вибір оптимального типу обладнання вимагає комплексного аналізу технічних вимог. Мобільні системи ідеальні для об’єктів середньої висоти та завдань, що вимагають частого переміщення — підвісні люльки незамінні для висотних будівель і протяжних фасадних робіт. Розуміння технічних характеристик, обмежень експлуатації та вимог безпеки критично важливе для успішної реалізації проєктів.
Технологічний прогрес продовжує вдосконалювати обладнання. Впровадження систем телеметрії, перехід на електричні приводи, розвиток автономних систем управління. Ці тенденції роблять підйомники ще більш безпечними та ефективними.
Інвестиції в якісне обладнання та професійну підготовку персоналу окупаються завдяки підвищенню продуктивності та зменшенню ризиків. В умовах посилення вимог до безпеки та якості робіт сучасні фасадні підіймачі стають не просто інструментом, а стратегічною конкурентною перевагою.
