Склопластикова арматура стрімко завойовує ринок будівельних матеріалів. Цей сучасний матеріал пропонує практичні рішення для армування різних конструкцій. За даними аналітичних звітів, світовий ринок композитної арматури у 2023 році оцінювався в $0,8 млрд і прогнозується зростання до $1,5 млрд до 2030 року. А середня ціна за погонний метр такої арматури зараз становить від $0,5 до $2. Такий інтерес цілком зрозумілий. Чесно кажучи, застосування склопластикової арматури відкриває нові можливості для будівельників і проектувальників, особливо в умовах зростаючих вимог до довговічності та екологічності конструкцій.

Чому все більше професіоналів звертають увагу на композитну арматуру? Давайте розглянемо особливості цього матеріалу, його переваги та області застосування в будівництві 2025 року. Не всі знають, що армування склопластиком може суттєво продовжити термін служби конструкцій і знизити витрати на їх обслуговування. Чи готові ви переглянути традиційні підходи до армування на користь більш сучасних рішень?

Що таке склопластикова арматура та її основні характеристики

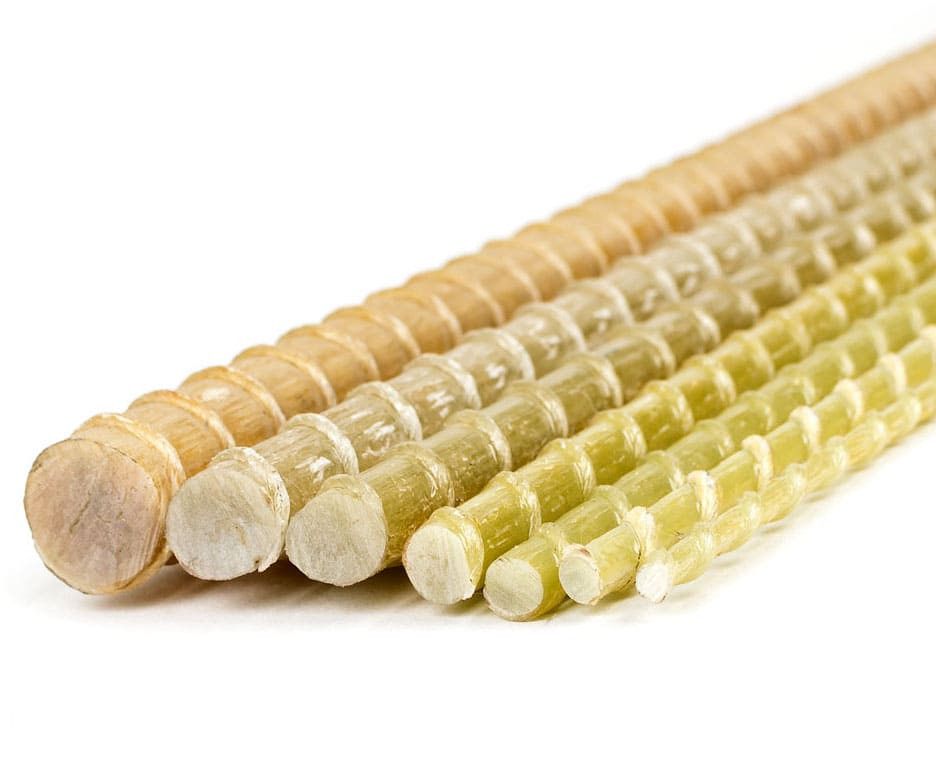

Що таке склопластикова арматураСклопластикова арматура (також відома як композитна арматура) являє собою стрижні зі скловолокна, просочені полімерним зв'язуючим. Скловолокно в будівництві використовується не тільки для армування, але й для інших цілей. На ринку цей матеріал з'явився відносно недавно. Але вже встиг зарекомендувати себе як ефективна альтернатива металевій арматурі для бетону.

Виробництво склопластикової арматури регламентується міжнародним стандартом ISO 10406-1:2015 "Fibre-reinforced polymer (FRP) reinforcement of concrete — Test methods", який встановлює методи випробувань і вимоги до композитної арматури. В Україні та країнах СНД також застосовується ГОСТ 31938-2012 "Арматура композитна полімерна для армування бетонних конструкцій", а в США – стандарт ACI 440.1R-15 "Guide for the Design and Construction of Structural Concrete Reinforced with FRP Bars". Між собою ГОСТ 31938-2012 і міжнародні стандарти мають деякі відмінності в вимогах, але загальні принципи схожі. Кожен елемент має періодичний профіль, що забезпечує надійне зчеплення з бетоном — немов зубці шестерні, що входять у зачеплення. Це критично важливо для забезпечення міцності армованих конструкцій.

При проектуванні конструкцій з використанням склопластикової арматури важливо враховувати її особливості. Ніколи не замінюйте металеву арматуру на композитну механічно, за однаковим діаметром. Використовуйте таблиці рівноміцної заміни або консультуйтеся з фахівцями. Правильний розрахунок забезпечить як економію, так і безпеку вашого об'єкта.

Види композитної арматури: відмінності та області застосування

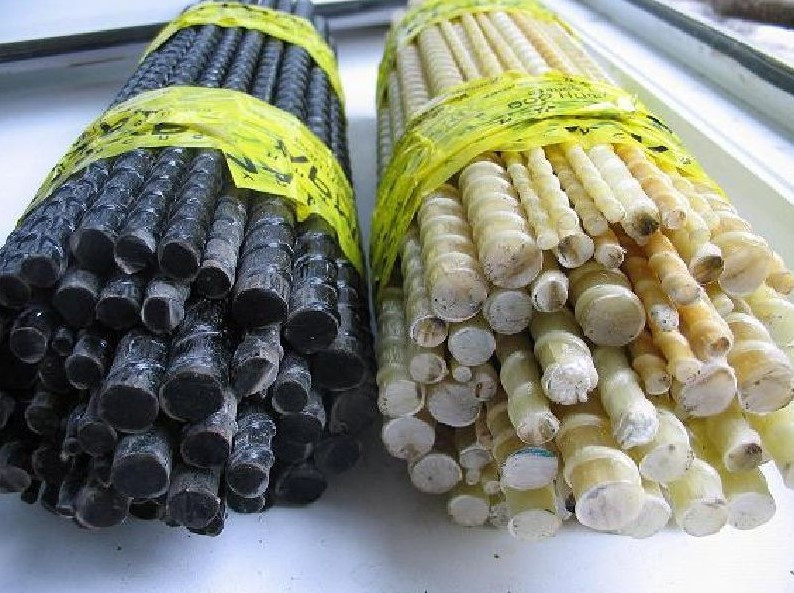

Види композитної арматуриКомпозитна арматура представлена на ринку в декількох різновидах, кожен з яких має свої особливості та області застосування. Розуміння відмінностей між ними допоможе зробити правильний вибір для конкретного проекту. На одному з будівельних форумів я помітив, що багато хто досі плутає різні типи композитної арматури, вважаючи їх однаковими за характеристиками.

Основні види композитної арматури
Вид арматури Основний матеріал Особливості Оптимальні області застосування
Склопластикова (GFRP) Скловолокно Оптимальне співвідношення ціна/якість, хороша міцність, низька теплопровідність Фундаменти, стіни, підлоги, малоповерхове будівництво
Базальтопластикова (BFRP) Базальтове волокно Підвищена термостійкість (до 400°C), стійкість до лугів Конструкції з підвищеними вимогами до вогнестійкості, хімічно агресивні середовища
Вуглепластикова (CFRP) Вуглецеве волокно Максимальна міцність, високий модуль пружності, менша деформативність Високонавантажені конструкції, мостобудування, підсилення існуючих будівель
Арамідопластикова (AFRP) Арамідне волокно Висока стійкість до ударних навантажень і вібрації Сейсмостійкі конструкції, об'єкти з динамічними навантаженнями

Склопластикова арматура (GFRP) є найбільш поширеним і економічно доступним типом композитної арматури, що робить її оптимальним вибором для більшості стандартних будівельних проектів. Вона ніби універсальний солдат в армії будівельних матеріалів – справляється з більшістю завдань при помірній вартості. Базальтопластикова арматура, навпаки, подібна до спеціального загону, призначеного для особливо складних умов, де потрібна підвищена стійкість до високих температур і агресивних хімічних впливів.

Процес виробництва склопластикової арматури включає кілька етапів. Спочатку скловолокно просочується зв'язуючою речовиною. Потім відбувається формування стрижня потрібного діаметру. Фінальний етап – нанесення на поверхню спіральної обмотки для створення періодичного профілю. Залежно від виробника, технологія може дещо відрізнятися, але базові принципи залишаються незмінними.

Технічні характеристики склопластикової арматури

Технічні характеристики склопластикової арматури визначають можливості її застосування в різних конструкціях. За моїм досвідом, саме розуміння цих параметрів допомагає прийняти правильне рішення щодо доцільності використання даного матеріалу в конкретному проекті.

Порівняння технічних характеристик склопластикової та металевої арматури
Характеристика Склопластикова арматура Металева арматура (клас A-III)
Міцність на розтяг 800-1300 МПа 390-500 МПа
Модуль пружності 50-55 ГПа 200 ГПа
Коефіцієнт лінійного розширення 9-12×10⁻⁶/°C 13-15×10⁻⁶/°C
Щільність 1,9 г/см³ 7,85 г/см³
Корозійна стійкість Не піддається корозії Піддається корозії
Теплопровідність 0,35-0,5 Вт/м·°C 46-56 Вт/м·°C
Електропровідність Діелектрик Провідник
Відносне подовження при розриві 2,2% 25%

Ця таблиця наочно демонструє ключові відмінності між склопластиковою та металевою арматурою. Як бачимо, композитна арматура значно перевершує металеву за міцністю на розтяг і корозійною стійкістю, при цьому маючи суттєво меншу вагу. Модуль пружності склопластикової арматури можна порівняти з пружиною з композитного матеріалу — вона менш жорстка, ніж сталева пружина, але може витримати більше розтягуюче зусилля без руйнування.

На міжнародному рівні технічні характеристики склопластикової арматури регламентуються стандартом ASTM D7957/D7957M-17 "Standard Specification for Solid Round Glass Fiber Reinforced Polymer Bars for Concrete Reinforcement", який визначає вимоги до міцності, довговічності та інших параметрів склопластикових стрижнів.

Хімічна стійкість склопластикової арматури

Особливої уваги заслуговує хімічна стійкість склопластикової арматури, яка робить її незамінною в умовах агресивних середовищ. На відміну від металу, склопластик практично не піддається впливу більшості хімічних речовин, що значно розширює сферу його застосування. До речі, у своїй практиці я неодноразово спостерігав, як металева арматура руйнувалася вже через 5-7 років в умовах підвищеної вологості та впливу солей.

Згідно з дослідженнями, проведеними Американським інститутом бетону (ACI), склопластикова арматура демонструє високу стійкість до наступних середовищ:

  • Кислоти – стійка до більшості органічних і неорганічних кислот середньої концентрації
  • Луги – зберігає властивості при контакті з лужними розчинами (при використанні відповідних типів смол)
  • Сольові розчини – ідеальна для морських споруд і об'єктів у прибережних зонах
  • Нафтопродукти – стійка до більшості вуглеводнів
  • Хлориди – не піддається руйнівному впливу хлоридів, на відміну від сталевої арматури

Це робить склопластикову арматуру оптимальним вибором для будівництва очисних споруд, хімічних виробництв, морських і прибережних об'єктів, а також дорожньої інфраструктури, де використовуються протиожеледні реагенти. За даними Міжнародної федерації бетону (fib), термін служби конструкцій з композитною арматурою в агресивних середовищах може перевищувати термін служби аналогічних конструкцій з металевою арматурою в 2-3 рази.

Переваги застосування склопластикової арматури в будівництві

Будівництво з використанням композитної арматури має ряд суттєвих переваг. У минулому сезоні я зіткнувся з необхідністю вибору оптимального матеріалу для армування фундаменту заміського будинку в умовах підвищеної вологості та високого рівня ґрунтових вод. Склопластикова арматура виявилася ідеальним рішенням. Розглянемо детальніше, які переваги дає цей матеріал.

Переваги склопластикової арматури в будівництві:

  • Висока корозійна стійкість — не іржавіє навіть в агресивних середовищах, що особливо важливо при армуванні фундаменту склопластиковою арматурою в умовах підвищеної вологості.
  • Мала вага — в 4-5 разів легша за металеву арматуру, що спрощує транспортування та монтаж. Бухта арматури діаметром 8 мм довжиною 100 м важить всього близько 15 кг.
  • Висока міцність на розтяг — перевершує металеву арматуру в 2-3 рази, що дозволяє використовувати стрижні меншого діаметру.
  • Низька теплопровідність — в 100 разів нижча, ніж у сталі, що виключає утворення "містків холоду" в конструкціях.
  • Діелектричні властивості — не проводить електричний струм, що важливо для об'єктів з чутливим електронним обладнанням.
  • Довговічність — розрахунковий термін служби композитної арматури становить понад 80 років без втрати властивостей.
  • Екологічність — виробництво вимагає менше енергії, ніж виплавка сталі, а матеріал підлягає переробці.
  • Доступність сировини — основним компонентом є кварцовий пісок, запаси якого на планеті значно перевищують запаси залізної руди, що забезпечує довгострокову стабільність виробництва і поставок.

Ці переваги роблять склопластикову арматуру особливо привабливою для армування в малоповерховому будівництві, а також у конструкціях, що експлуатуються в агресивних середовищах. Але на цьому список її достоїнств не закінчується.

При роботі зі склопластиковою арматурою важливо пам'ятати про її властивості. Для різання використовуйте болгарку з абразивним диском, а не ножівку або сокиру. При створенні каркаса застосовуйте спеціальні пластикові фіксатори або в'язальний дріт. З'єднання виконуйте внахлест на 20-50 см, залежно від діаметру та умов експлуатації. Ці прості рекомендації дозволять вам отримати максимальну вигоду від використання композитної арматури.

Недоліки та обмеження склопластикової арматури

Незважаючи на безліч переваг, склопластикова арматура має ряд недоліків і обмежень, які необхідно враховувати при проектуванні та будівництві. Об'єктивне розуміння цих обмежень допоможе уникнути можливих проблем і розчарувань.

Основні недоліки та обмеження склопластикової арматури:

  • Низький модуль пружності — приблизно в 4 рази нижчий, ніж у сталі, що може призвести до більших деформацій конструкцій при тривалих навантаженнях.
  • Обмежена термостійкість — склопластикова арматура починає втрачати міцнісні характеристики при температурі близько 200°C, що обмежує її застосування в конструкціях з високою вимогою до вогнестійкості.
  • Неможливість згину на будмайданчику — на відміну від металу, склопластик не можна зігнути без спеціального обладнання, що вимагає замовлення готових гнутих елементів на виробництві.
  • Чутливість до ультрафіолету — тривале перебування під прямими сонячними променями може знизити міцнісні характеристики матеріалу.
  • Обмеження по висотності — через низький модуль пружності не рекомендується використовувати у висотних будівлях і спорудах без додаткових розрахунків і спеціальних технічних рішень.
  • Відсутність пластичних деформацій — склопластик руйнується крихко, без попередніх деформацій, що може бути критично при динамічних навантаженнях.

Для мінімізації цих недоліків рекомендується:

  • Збільшувати захисний шар бетону для підвищення вогнестійкості конструкції
  • Застосовувати комбіноване армування (склопластик + метал) у відповідальних конструкціях
  • Використовувати спеціальні антиультрафіолетові добавки або забезпечувати захист арматури від сонячних променів при зберіганні
  • Проводити розрахунки з урахуванням реологічних властивостей матеріалу та можливих деформацій

При правильному підході до проектування і дотриманні технології монтажу, більшість цих обмежень можна успішно подолати, отримавши максимальну вигоду від використання склопластикової арматури.

Екологічні аспекти та енергоефективність композитної арматури

У будівництві 2025 року все більшого значення набувають екологічні аспекти та енергоефективність використовуваних матеріалів. Склопластикова арматура пропонує значні переваги в цих областях, що робить її привабливим вибором для екологічно відповідального будівництва. Буває дивно, як один компонент конструкції може так суттєво впливати на загальну енергоефективність будівлі, немов міст між комфортом і економією.

За даними досліджень Міжнародної ради з зеленого будівництва (WGBC), використання композитної арматури дозволяє знизити вуглецевий слід будівлі з наступних причин:

  • Економія енергії при виробництві — виробництво склопластикової арматури вимагає на 30-40% менше енергії, ніж виробництво еквівалентної кількості металевої арматури.
  • Зниження транспортних викидів — завдяки меншій вазі, транспортування композитної арматури вимагає менше палива і створює менше викидів CO₂.
  • Підвищення енергоефективності будівель — низька теплопровідність склопластику (в 100 разів нижча, ніж у сталі) значно знижує тепловтрати через "містки холоду" в армованих конструкціях, що може знизити витрати на опалення будівлі на 5-15% залежно від кліматичних умов.
  • Довговічність і зниження потреби в ремонті — більш тривалий термін служби означає меншу кількість ремонтів і реконструкцій, що також знижує загальний екологічний вплив протягом життєвого циклу будівлі.
  • Можливість переробки — відходи склопластику можуть бути перероблені і використані у виробництві нових будівельних матеріалів, знижуючи кількість будівельного сміття.

Європейська директива з енергоефективності будівель (EPBD) підкреслює важливість мінімізації теплових мостів у будівельних конструкціях. Застосування склопластикової арматури в зовнішніх стінах і плитах перекриття може стати ефективним рішенням для відповідності цим вимогам. За оцінками експертів, зниження тепловтрат через армовані конструкції може досягати 10-20 кВт·год/м² на рік, що особливо значимо для енергоефективних і пасивних будинків.

Використання енергоефективних матеріалів, таких як склопластикова арматура, стає не просто модним трендом, а необхідністю в умовах зростаючих цін на енергоносії та посилення екологічних вимог до будівництва.

Області застосування склопластикової арматури

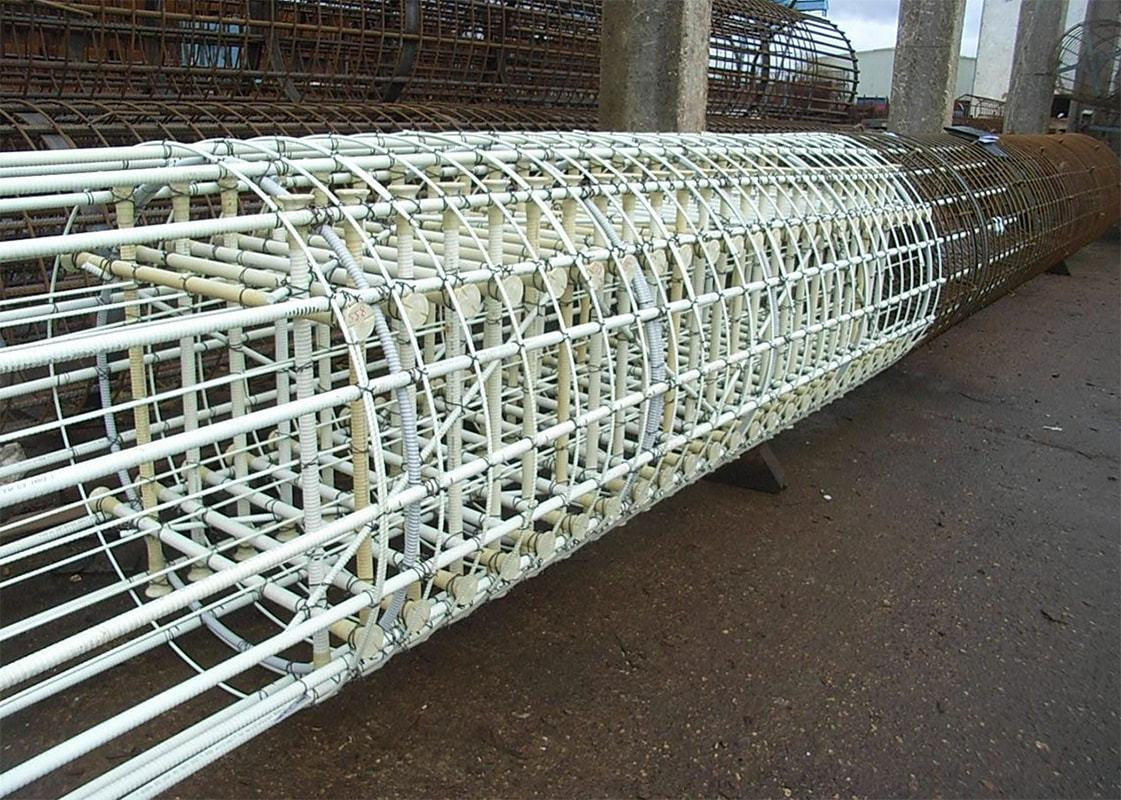

Області застосування склопластикової арматуриАрмування склопластиком затребуване в різних областях будівництва. Універсальність цього матеріалу, немов швейцарський ніж для будівельника, дозволяє використовувати його в найрізноманітніших конструкціях. Кожен проект унікальний, але є ряд типових рішень, де застосування склопластикової арматури найбільш ефективне.

Основні області застосування склопластикової арматури:

  • Армування фундаменту склопластиковою арматурою — особливо ефективно для стрічкових і плитних фундаментів у малоповерховому будівництві.
  • Армування стін і перегородок — дозволяє збільшити теплоізоляційні властивості конструкції.
  • Армування бетонних підлог і стяжок — забезпечує довговічність і відсутність корозії при контакті з вологою.
  • Армування плит перекриття — у поєднанні з металевою арматурою для забезпечення необхідної жорсткості.
  • Дорожнє будівництво — для армування конструкцій у дорожньому будівництві, особливо в місцях застосування протиожеледних реагентів.
  • Гідротехнічні споруди — завдяки стійкості до корозії та впливу морської води.
  • Виробництво гнучких зв'язків з композиту — для багатошарових стін і фасадних систем.

Армування конструкцій у дорожньому будівництві з використанням склопластикової арматури набуває особливої актуальності. Традиційно застосовувана металева арматура в дорожніх плитах і мостових спорудах піддається інтенсивній корозії через вплив протиожеледних реагентів і атмосферних факторів. Композитна арматура повністю вирішує цю проблему, збільшуючи термін служби дорожніх конструкцій в 2-3 рази.

У кожній з цих областей застосування склопластикової арматури має свої особливості і вимагає дотримання певних технологій. Не завжди просто. Але ефективно.

Дослідження, проведені міжнародними фахівцями, підтверджують ефективність композитних матеріалів у мостобудуванні. Огляд застосування фіброармованих полімерів у мостобудуванні показує, що ці матеріали стають все більш популярними завдяки своїм чудовим властивостям, включаючи легкість, міцність, довговічність і стійкість до корозії.

Будівництво з використанням композитної арматури: практичні приклади

Застосування склопластикової арматури в реальних проектах демонструє її переваги найбільш наочно. Розглянемо кілька практичних прикладів, що ілюструють ефективність цього матеріалу.

"У 2020 році ми реалізували проект заміського будинку з використанням склопластикової арматури для армування фундаменту та стін. Основною проблемою був високий рівень ґрунтових вод і агресивне середовище. Вибір впав на композитну арматуру через її стійкість до корозії і тривалий термін служби. В результаті ми заощадили близько 20% на матеріалах і логістиці порівняно з традиційним рішенням. Зараз, через чотири роки, конструкція знаходиться в ідеальному стані, без ознак руйнування або деформацій. Додатковим бонусом стало покращення теплоізоляційних властивостей будівлі за рахунок відсутності 'містків холоду'. Цей досвід переконав нас у перевагах композитної арматури, і тепер ми рекомендуємо її для більшості наших проектів малоповерхового будівництва."
— Олексій Кравченко, головний інженер будівельної компанії "КінгДом"

Подібні приклади з реальної практики підтверджують, що армування склопластиком — це не просто теоретична концепція, а працююче рішення, яке вже сьогодні допомагає будувати більш якісні і довговічні будівлі та споруди. Коли замовляєте склопластикову арматуру для свого проекту, зверніть увагу на сертифікати відповідності — вони гарантують якість матеріалу.

Приклад розрахунку для типового проекту

Для наочності розглянемо спрощений приклад розрахунку склопластикової арматури для стрічкового фундаменту заміського будинку розміром 10×10 м. Ці розрахунки допоможуть зрозуміти, скільки саме матеріалу потрібно купити і які приблизні витрати.

Вихідні дані:

  • Розмір будинку: 10×10 м
  • Ширина стрічкового фундаменту: 40 см
  • Висота фундаменту: 60 см
  • Армування: у два пояси (верхній і нижній)
  • Крок поздовжніх стрижнів: 20 см
  • Крок поперечних стрижнів: 40 см

Розрахунок для склопластикової арматури діаметром 8 мм:

  1. Периметр фундаменту: (10 + 10) × 2 = 40 м
  2. Кількість поздовжніх стрижнів в одному поясі: 3 шт. (по ширині фундаменту)
  3. Загальна довжина поздовжніх стрижнів: 40 м × 3 шт. × 2 пояси = 240 м
  4. Кількість поперечних стрижнів: 40 м ÷ 0,4 м = 100 шт.
  5. Середня довжина одного поперечного стрижня: 0,4 м
  6. Загальна довжина поперечних стрижнів: 100 шт. × 0,4 м = 40 м
  7. Разом необхідно склопластикової арматури: 240 м + 40 м = 280 м
  8. З урахуванням нахлестів і відходів (коефіцієнт 1,1): 280 м × 1,1 = 308 м

При середній вартості склопластикової арматури діаметром 8 мм $0.8 за погонний метр, загальні витрати на арматуру складуть: 308 м × $0.8 = $246.4

Для порівняння, еквівалентна кількість металевої арматури діаметром 10 мм (за рівноміцною заміною) буде важити приблизно в 4 рази більше і коштувати близько $320-350, не рахуючи додаткових витрат на транспортування, різання і в'язання більш важкого матеріалу.

Цей приклад демонструє, що використання склопластикової арматури дозволяє заощадити близько 25-30% на матеріалі і знизити трудовитрати на монтаж завдяки меншій вазі. При замовленні склопластикової арматури оптом виробники можуть надавати додаткові знижки, а фасування арматури в бухтах зручне для транспортування та зберігання.

Порівняння склопластикової та металевої арматури

При виборі арматури для будівництва важливо розуміти ключові відмінності між склопластиковою і металевою арматурою. До речі, багато будівельників стикаються з необхідністю такого вибору, і часто рішення приймається на основі застарілих уявлень, а не об'єктивного аналізу. На будівельному форумі в Києві я помітив, що багато фахівців досі скептично ставляться до заміни металевої арматури на композитну, незважаючи на очевидні переваги останньої в певних умовах.

Порівняння склопластикової та металевої арматури за ключовими параметрами
Параметр Склопластикова арматура Металева арматура Перевага
Вартість матеріалу Вища Нижча Металева
Вартість транспортування Нижча (легша) Вища (важча) Склопластикова
Стійкість до корозії Висока Низька Склопластикова
Міцність на розтяг Вища Нижча Склопластикова
Модуль пружності Нижчий Вищий Металева
Термостійкість До 200°C Вище 600°C Металева
Термін служби Понад 80 років 30-50 років Склопластикова
Екологічність Висока Середня Склопластикова

Дане порівняння показує, що у кожного типу арматури є свої переваги та недоліки. Заміна металевої арматури на склопластикову повинна проводитися з урахуванням особливостей кожного матеріалу. Вибір залежить від конкретних вимог проекту, умов експлуатації та економічних факторів.

Економічна ефективність застосування склопластикової арматури

Аналізуючи економічну ефективність застосування композитної арматури, необхідно враховувати не тільки прямі витрати на закупівлю матеріалу, але й довгострокові вигоди від її використання. Армування склопластиком може виявитися вигіднішим, ніж здається на перший погляд. Якщо ви вирішили купити склопластикову арматуру, варто розглянути весь комплекс факторів, що впливають на підсумкову вартість проекту.

Порівняльний аналіз економічної ефективності при використанні різних типів арматури
Фактор економії Склопластикова арматура Металева арматура Економія
Вартість матеріалу (за тонну) $1500-2000 $800-1200 -100%
Витрата матеріалу (відношення) 1 2.5-3 +150-200%
Транспортні витрати Низькі Високі +60-70%
Витрати на монтаж Низькі (легка вага) Високі (потрібна спецтехніка) +40-50%
Антикорозійний захист Не потрібен Потрібен +100%
Ремонт протягом 50 років Не потрібен 1-2 рази +100%
Теплоізоляційні властивості Високі Низькі +15-20%
Підсумкова економія за весь життєвий цикл - - +25-40%

Ця таблиця демонструє, що незважаючи на більш високу початкову вартість склопластикової арматури, загальна економія при обліку всіх факторів може досягати 25-40%. Особливо значна економія при будівництві в агресивних середовищах, де термін служби металевої арматури суттєво скорочується.

Коли ви шукаєте, де купити склопластикову арматуру, зверніть увагу на виробників, що пропонують комплексні рішення, які включають доставку та технічні консультації. Багато виробників склопластикової арматури пропонують продаж композитної арматури як оптом, так і в роздріб, що дозволяє підібрати оптимальне рішення для вашого проекту.

За оцінками експертів, використання склопластикової арматури в приватному будівництві може знизити загальні витрати на армування до 25-40% за умови правильного проектування та монтажу.

Технології армування різних конструкцій склопластиковою арматурою

Правильне армування склопластиком вимагає знання певних технологій і дотримання технічних норм. У 2025 році очікується оновлення стандартів, які враховуватимуть останні дослідження в галузі композитних матеріалів. Для різних типів конструкцій існують свої особливості застосування склопластикової арматури для бетону.

Армування фундаменту склопластиковою арматурою

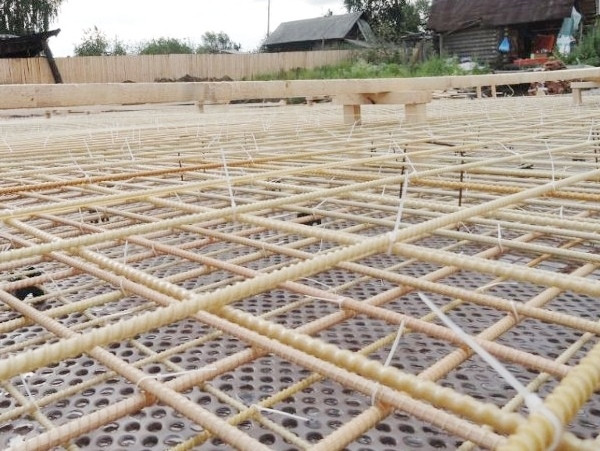

Армування фундаменту склопластиковою арматуроюАрмування фундаменту — одна з основних областей застосування склопластикової арматури. Композитна арматура особливо ефективна в умовах агресивного середовища і підвищеної вологості ґрунту. Такий підхід до будівництва забезпечує тривалий термін служби фундаменту.

Основні етапи армування фундаменту склопластиковою арматурою:

  1. Підготовка основи і влаштування піщаної подушки.
  2. Встановлення опалубки.
  3. Монтаж першого шару арматурної сітки з кроком 15-20 см.
  4. Встановлення фіксаторів для створення захисного шару бетону.
  5. Монтаж другого шару арматурної сітки (при необхідності).
  6. З'єднання стрижнів спеціальними хомутами або в'язальним дротом.
  7. Заливка бетону та його ущільнення.

При проектуванні фундаменту з використанням склопластикової арматури враховуйте її особливості. Збільшіть захисний шар бетону до 3-4 см для підвищення вогнестійкості конструкції. Використовуйте арматуру діаметром на 2-4 мм меншу, ніж при розрахунку з металевою, але обов'язково перевіряйте відповідність за таблицями рівноміцної заміни. При армуванні стрічкового фундаменту додайте додаткові стрижні в місцях зосереджених навантажень і на кутах.

При проектуванні необхідно керуватися міжнародними стандартами, такими як ACI 440.5-08 "Specification for Construction with Fiber-Reinforced Polymer Reinforcing Bars", який визначає вимоги до застосування композитної арматури при армуванні різних бетонних конструкцій. У країнах СНД також застосовується ГОСТ 31938-2012, що регламентує вимоги до композитної арматури для бетону.

Армування плит перекриття і бетонних підлог склопластиковою арматурою

Армування плит перекриття склопластиковою арматурою вимагає особливого підходу через низький модуль пружності матеріалу. Для таких конструкцій часто використовується комбіноване армування — склопластик у нижній зоні (на розтяг) і металева арматура у верхній (на стиск). Чи можна поєднувати склопластикову і металеву арматуру? Так, і в деяких випадках це навіть рекомендується для досягнення оптимальних характеристик конструкції.

При армуванні бетонних підлог склопластикова арматура особливо ефективна в умовах впливу вологи та агресивних середовищ. Технологія армування конструкцій у цьому випадку включає укладання арматурної сітки з кроком 15-20 см і діаметром стрижнів 6-8 мм залежно від передбачуваних навантажень.

Згідно зі стандартом ASTM C1116/C1116M "Standard Specification for Fiber-Reinforced Concrete", використання склопластикової арматури в бетонних підлогах підвищує їх стійкість до ударних навантажень і знижує ймовірність утворення тріщин.

Армування стін і колон склопластиковою арматурою

Застосування склопластикової арматури для армування стін і колон має свої особливості. У цьому випадку важливо забезпечити правильне розташування арматури та її надійне з'єднання з іншими елементами конструкції.

Технологія армування стін включає:

  • Встановлення вертикальних стрижнів з кроком 30-40 см.
  • Монтаж горизонтальних стрижнів з кроком 20-30 см.
  • З'єднання арматури в місцях перетину.
  • Встановлення закладних деталей для кріплення інших елементів.

Для колон рекомендується використовувати комбіноване армування або повністю металеву арматуру через необхідність забезпечення високої жорсткості конструкції.

При проектуванні необхідно керуватися стандартом CSA S806-12 "Design and Construction of Building Structures with Fibre-Reinforced Polymers", який містить рекомендації щодо застосування композитної арматури в різних типах конструкцій.

Попередньо напружені конструкції з композитною арматурою

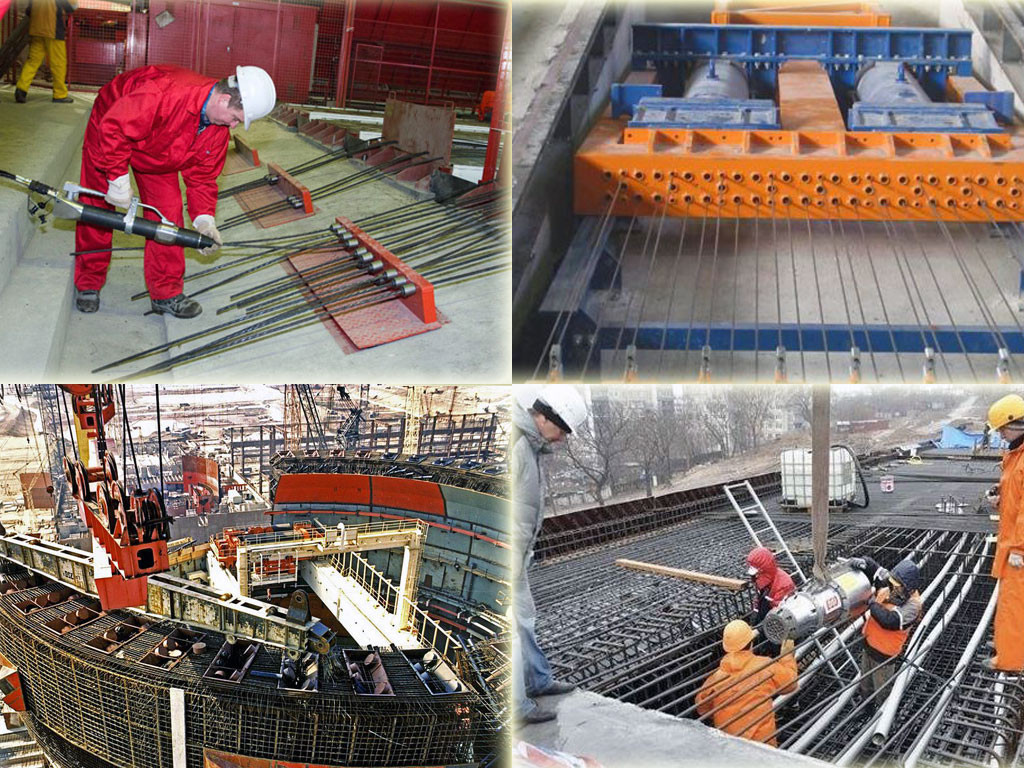

Попередньо напружені конструкції з композитною арматуроюЗастосування склопластикової арматури для попередньо напружених конструкцій – це відносно нова і перспективна область. На відміну від сталевої, композитна арматура має більш високу міцність на розтяг, що дозволяє створювати більш ефективні попередньо напружені елементи.

Особливості використання композитної арматури в попередньо напружених конструкціях:

  • Можливість створення більшої попередньої напруги через високу міцність матеріалу
  • Відсутність корозії навіть при мікротріщинах у бетоні
  • Зниження загальної ваги конструкції
  • Необхідність врахування особливостей модуля пружності і релаксації напружень

Технологія застосування композитної арматури в попередньо напружених конструкціях регламентується міжнародними стандартами і вимагає спеціальних розрахунків з урахуванням особливостей матеріалу.

Світовий досвід застосування склопластикової арматури

Світовий досвід застосування склопластикової арматури налічує кілька десятиліть. Північна Америка займає 35% ринку завдяки попиту на інфраструктурні проекти, а Азія, особливо Китай та Індія, показує найшвидше зростання (12% на рік). У 2024 році в США склопластикова арматура склала 5% від загального обсягу арматурного ринку, але в деяких країнах, таких як Канада, цей показник досягає 10% для мостових конструкцій.

Цікаві приклади використання склопластикової арматури у світовій практиці:

  • Міст Joffre Bridge у канадській провінції Квебек (2006 рік) — один із перших великих мостів, повністю армованих склопластиковою арматурою.
  • Реконструкція історичних будівель в Італії та Німеччині з застосуванням композитної арматури для підсилення конструкцій без збільшення їх ваги.
  • Будівництво морських споруд в Японії та Норвегії з використанням склопластикової арматури для захисту від корозії в умовах морського середовища.
  • Спорудження радіолокаційних станцій у США із застосуванням склопластикової арматури через її радіопрозорість.

Досвід цих проектів показує, що будівництво з використанням композитної арматури може бути ефективним рішенням для об'єктів з особливими вимогами до міцності, довговічності та стійкості до агресивних середовищ.

Згідно з дослідженням Американського інституту бетону (ACI), застосування композитної арматури в інфраструктурних проектах збільшує середній термін служби споруд на 30-50% в умовах впливу солей та інших агресивних речовин. Японське товариство цивільних інженерів (JSCE) також розробило спеціальні рекомендації з проектування конструкцій з використанням FRP-арматури, які враховують її особливості і дозволяють максимально ефективно використовувати переваги матеріалу.

Висновок

Будівництво з використанням склопластикової арматури представляє собою перспективний напрямок у сучасній будівельній галузі. Композитна арматура має ряд унікальних властивостей, які роблять її незамінною в певних умовах. Армування склопластиком особливо ефективне в агресивних середовищах, де металева арматура швидко втрачає свої властивості через корозію.

Технічні характеристики склопластикової арматури, що відповідають міжнародним стандартам ISO 10406-1:2015, ASTM D7957/D7957M-17 і ГОСТ 31938-2012, дозволяють використовувати її в різних конструкціях, від фундаментів до гідротехнічних споруд. При цьому важливо пам'ятати про деякі обмеження, пов'язані з низьким модулем пружності і термостійкістю. Грамотний підбір і застосування склопластикової арматури вимагають розуміння її особливостей і дотримання технологій монтажу.

Світовий досвід і практика застосування композитної арматури підтверджують її ефективність і економічну доцільність у багатьох будівельних проектах. У міру розвитку технологій і вдосконалення стандартів армування склопластиком буде ставати все більш поширеним методом у сучасному будівництві.

Рекомендації щодо вибору та використання склопластикової арматури

При виборі склопластикової арматури для конкретного проекту рекомендується враховувати наступні фактори:

  • Тип конструкції і передбачувані навантаження
  • Умови експлуатації та агресивність середовища
  • Вимоги до теплоізоляції та електробезпеки
  • Бюджет проекту та економічну ефективність
  • Наявність відповідних сертифікатів і відповідність стандартам

Для отримання максимальної вигоди від застосування склопластикової арматури важливо слідувати рекомендаціям виробника і залучати кваліфікованих фахівців для проектування та монтажу. Ціна склопластикової арматури може варіюватися від $0.5 до $2 за погонний метр залежно від діаметру і виробника, але довгострокова економія зазвичай виправдовує початкові витрати. Якщо ви плануєте замовити склопластикову арматуру, зверніть увагу на виробників, що пропонують комплексні послуги і технічну підтримку.

Будівництво з використанням композитної арматури — це інвестиція в майбутнє, яка забезпечує довговічність, надійність і екологічність конструкцій на багато десятиліть вперед.

Часті питання

Що таке склопластикова арматура?

Склопластикова арматура — це композитний матеріал, виготовлений зі скловолокна, просоченого полімерною смолою (зазвичай епоксидною). Має рифлений профіль для кращого зчеплення з бетоном і виробляється згідно з міжнародними стандартами, такими як ISO 10406-1:2015, ASTM D7957/D7957M-17 та ДСТУ ГОСТ 31938-2012.

Чим вона відрізняється від металевої?

Основні відмінності: не піддається корозії, легша у 4–5 разів, має вищу міцність на розтяг, низьку теплопровідність, не проводить струм і має довший термін служби. Водночас має нижчий модуль пружності та меншу термостійкість.

Чи можна використовувати склопластикову арматуру для фундаменту?

Так, склопластикова арматура ідеально підходить для армування фундаментів, особливо в умовах високої вологості ґрунту та агресивних середовищ. Використовується для стрічкових і плитних фундаментів у малоповерховому будівництві.

Чи підходить склопластикова арматура для плит перекриття?

Використання можливе, але потребує спеціальних розрахунків через низький модуль пружності. Часто застосовується комбіноване армування: склопластикова арматура — у розтягнутій зоні, металева — у стисненій.

Як з’єднується склопластикова арматура?

З'єднання виконується внапуск (20–50 см) із застосуванням в’язального дроту або пластикових стяжок. Зварювання не використовується через властивості матеріалу. Для спеціальних конструкцій можливе використання муфтових з'єднань.

Чи можна її різати та гнути?

Різати можна за допомогою болгарки з абразивним диском. Гнути на будмайданчику не можна — ламається. Для вигнутих елементів слід робити індивідуальне замовлення або використовувати металеву арматуру в цих місцях.

Який термін служби склопластикової арматури?

Розрахунковий термін служби в бетонних конструкціях перевищує 80 років без втрати міцності. Це значно довше, ніж у металевої, особливо в умовах вологи й агресивних середовищ.

Які бувають діаметри композитної арматури?

Стандартні діаметри: 4, 6, 8, 10, 12, 14, 16, 18, 20 мм. Деякі виробники пропонують нестандартні розміри для спеціальних задач. Вибір діаметра залежить від типу конструкції та розрахункових навантажень.

Скільки важить бухта арматури?

Вага залежить від діаметра та довжини. Наприклад, бухта діаметром 8 мм і довжиною 100 м важить приблизно 15 кг, 10 мм — близько 23 кг. Для порівняння, така ж кількість металевої арматури була б у 4–5 разів важча.

Чи можна поєднувати склопластикову і металеву арматуру?

Так, у деяких випадках доцільне комбіноване армування. Наприклад, у плитах перекриття склопластик — у розтягнутій зоні, а сталь — у стисненій. Також сталь застосовується в місцях із вигнутими елементами.

Яка в неї термостійкість?

Склопластикова арматура починає втрачати міцність при температурі близько 200 °C. Базальтопластикова — до 400 °C, металева — до 600 °C і більше. Це потрібно враховувати при проєктуванні конструкцій з підвищеними вимогами до вогнестійкості.

Де застосовується композитна арматура?

Основні сфери: фундаменти, стіни, підлоги, плити перекриття, дорожнє будівництво, гідротехнічні споруди, мости, морські об’єкти, агресивні середовища, конструкції з вимогами до радіопрозорості, гнучкі зв’язки для багатошарових стін.
