В 2025 году проектирование дренажной системы остается критически важным этапом обустройства участка. Правильно спроектированный дренаж защищает фундамент от подтопления, предотвращает заболачивание территории и создает оптимальные условия для растений. Кстати, каждые 3 из 10 владельцев загородной недвижимости сталкиваются с проблемами водоотведения из-за ошибок на этапе создания проекта дренажа.
Эффективная система водоотведения — это не просто трубы в земле. Это комплексное инженерное решение для дренирования территории, требующее учета множества факторов: от типа почвы до рельефа участка. Цена ошибки может достигать $5000-10000 на ремонт фундамента. Сталкивались ли вы когда-нибудь с подтоплением участка после сильного дождя?

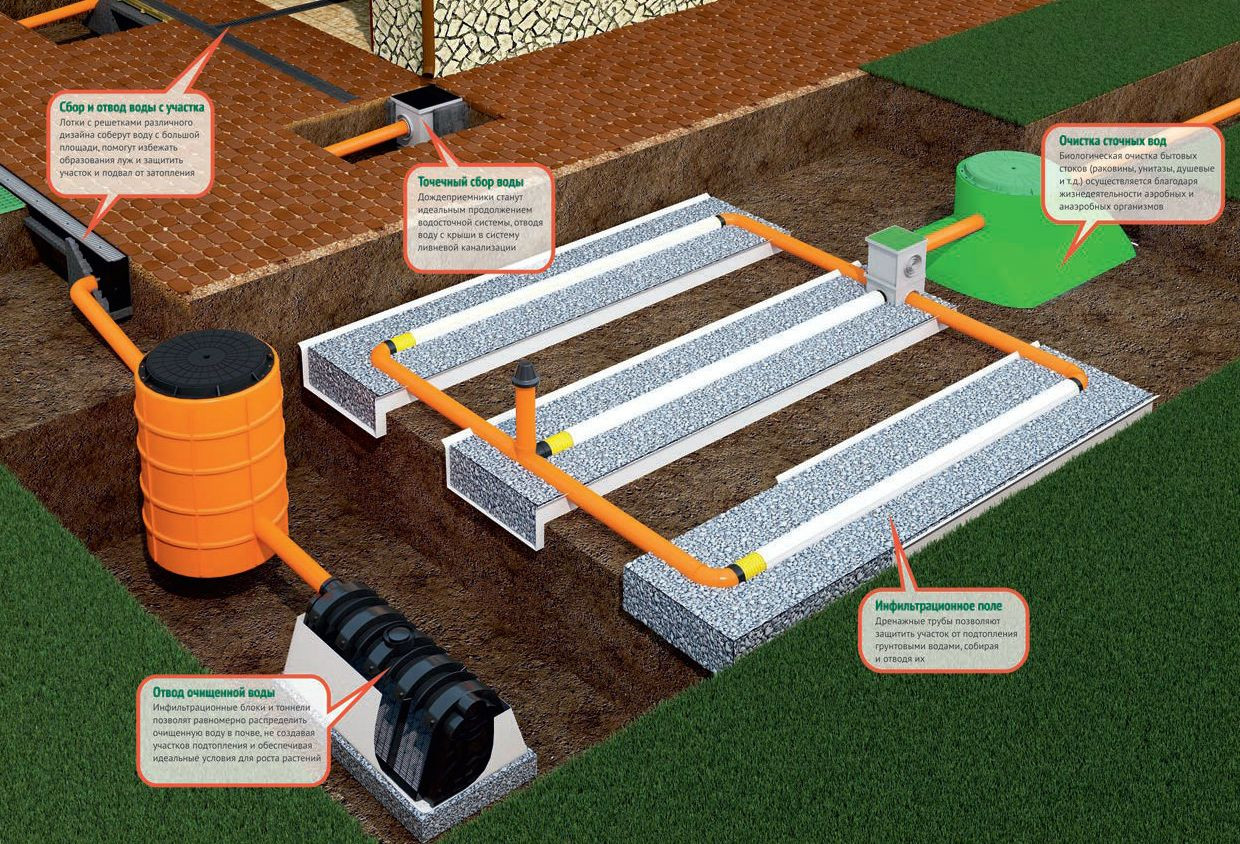

Основные типы дренажных систем и их применение
Выбор типа дренажа зависит от гидрогеологических условий участка, характера застройки и ландшафтного дизайна. В прошлом сезоне столкнулся с участком, где владелец пытался обойтись только поверхностным дренажем при высоком уровне грунтовых вод. Результат предсказуем. Система не справилась, и пришлось переделывать все заново.
Глубинный дренаж применяется для защиты фундамента и осушения участка с высоким уровнем водоносного пласта. Дрены укладываются на глубину 0,5-1,5 метра с обязательным соблюдением уклона. Поверхностный дренаж эффективен для отвода дождевых и талых вод с территории. Пристенный дренаж — это специальная система, защищающая подвальные помещения от напорных вод, располагается непосредственно вдоль стен фундамента.
Кольцевой дренаж создает защитный контур вокруг здания, эффективен при сложных гидрогеологических условиях. Линейный дренаж представляет собой сеть канав или лотков для сбора поверхностных вод. Точечный дренаж устанавливается в местах локального скопления воды — под водостоками, в приямках. Представьте систему осушения как кровеносную систему вашего участка — каждая «вена» должна работать безупречно.
Для выбора оптимального решения сравним характеристики различных типов водоотводных систем:
| Тип дренажа | Глубина заложения | Применение | Стоимость монтажа ($/м) |
|---|---|---|---|
| Поверхностный линейный | 0,3-0,5 м | Отвод атмосферных осадков | 15-25 |
| Глубинный горизонтальный | 1,0-1,5 м | Защита фундамента, осушение участка | 35-60 |
| Пристенный | Ниже подошвы фундамента | Защита подвалов от подтопления | 45-80 |
| Кольцевой | 1,5-2,0 м | Комплексная защита зданий | 50-90 |
| Точечный | 0,5-1,0 м | Локальный водоотвод | 20-35 |
Выбор конкретного типа требует профессионального гидравлического расчета с учетом всех особенностей вашего участка и бюджета проекта дренажа.
Ключевые параметры проектирования дренажной системы
Проект дренажа невозможен без точных расчетов. Уклон дренажных труб — первостепенный параметр, определяющий эффективность всей системы осушения. Минимальный уклон составляет 0,002 (2 мм на метр) для глинистых грунтов и 0,003 для песчаных. Превышение максимального уклона в 1% приводит к размыву основания дренажной траншеи.
Гидравлический расчет — это комплексный анализ движения воды в системе, включающий определение пропускной способности перфорированных труб, скорости течения и объема водоотведения. Простыми словами, это математическое моделирование того, как вода будет двигаться по вашей водоотводной системе.
"По моему 20-летнему опыту проектирования, 80% проблем с дренажом возникают из-за неправильного расчета уклонов. Один заказчик из Калифорнии пытался сэкономить на геодезической съемке. В итоге водоотводная система работала в обратную сторону — вода не уходила, а накапливалась у фундамента. Переделка обошлась в $8000 вместо изначальных $300 за топосъемку." — Джон Харрисон, инженер-гидротехник
Глубина заложения дренажа определяется уровнем водоносного пласта и глубиной промерзания. Ревизионные колодцы размещают на поворотах трассы, местах соединения дрен и через каждые 50 метров на прямых участках. Расстояние между трубами зависит от типа почвы: для глинистых — 6-8 м, для песчаных — 15-20 м. Диаметр смотровых камер — не менее 300 мм, для обслуживаемых — от 1000 мм.

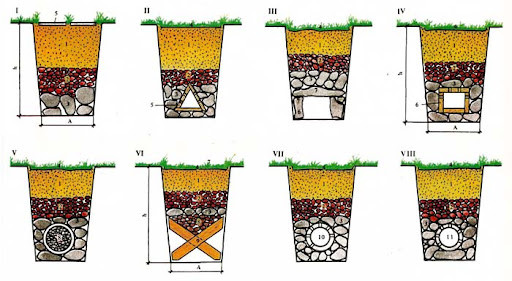

Современные материалы для дренажных систем
Эволюция материалов кардинально изменила подход к устройству дренажа. Если до 1990-х годов использовались керамические и асбестоцементные трубы, то сегодня 85% систем монтируются из полимерных материалов. Срок службы современных водоотводных труб достигает 50 лет при правильном проектировании дренажной системы.

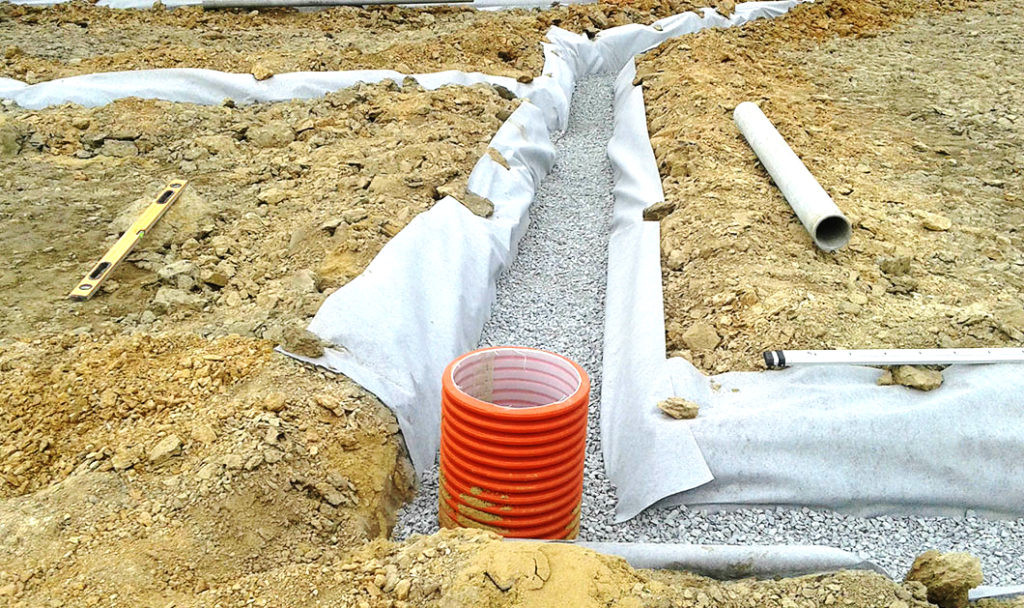

Фильтрующая ткань стала незаменимым элементом качественного дренажа. Геотекстильная оболочка предотвращает заиливание системы и обводнение грунтов, продлевая срок службы на 20-30%. В европейских странах набирает популярность кокосовый фильтр — экологичная альтернатива синтетическим фильтрующим материалам.
Современные стандарты, такие как ASTM F2021-17(2022) по проектированию пластиковых дренажных систем, регламентируют использование полимерных материалов для обеспечения надежности и долговечности фундамента. Недавние экспериментальные исследования фильтрационных свойств геотекстиля подтверждают его эффективность в предотвращении заиливания водоотводных систем.
Основные фильтрующие материалы для эффективной работы системы осушения:
- Щебень для дренажа фракции 20-40 мм — основной элемент фильтрующего слоя
- Песок для дренажа крупной фракции — создает переходный слой
- Геотекстильная оболочка плотностью 150-200 г/м² — защищает от заиливания
- Кокосовые маты — экологичная альтернатива для биодренажа
Правильный выбор и комбинация этих материалов обеспечивает эффективное дренирование территории на протяжении десятилетий.
Гидравлический расчет дренажа и инженерные изыскания
Без профессиональных гидрогеологических изысканий невозможно создать работающий проект. Инженерные изыскания включают определение типа грунта, уровня грунтовых вод, водопроницаемости почвы и наличия водоупора. Честно говоря, попытки сэкономить на этом этапе оборачиваются многократными затратами на переделку.
Гидравлический расчет учитывает пропускную способность дрен, скорость движения воды, объем стоков. Для участка площадью 10 соток с суглинистой почвой расчетный объем дренажных вод может достигать 5-7 м³/сутки в период интенсивных осадков. При расчете глубины дренажного колодца учитывается максимальный приток воды и наличие водоупора.
Согласно российским нормам СНиП 2.06.15-85 и международному стандарту EN 752, проектирование водоотводных систем должно учитывать климатические особенности региона, тип грунта и назначение объекта. Соблюдение этих норм гарантирует эффективность дренирования территории на протяжении всего срока эксплуатации.
"В 2021 году семья Ван дер Линден из пригорода Утрехта, Нидерланды, купила участок для строительства дома. Весной их подвал затопило из-за высокого уровня водоносного пласта, сад превратился в болото от переувлажнения грунта. Фундамент начал покрываться трещинами. Обратившись в местную компанию «WaterWeg», они заказали услуги проектирования дренажа. Специалисты изучили глинистую почву и рельеф, предложив комбинацию пристенного дренажа глубиной 1,8 м и автоматического насоса производительностью 8 м³/час. В системе использовались полимерные водоотводные трубы диаметром 160 мм с фильтрующей тканью. Работы заняли 10 дней, стоимость дренажной системы составила €4000. После установки подвал остался сухим даже во время ливней (осадки до 50 мм/сутки), а участок стал пригодным для сада. Семья отметила, что система водоотведения спасла их дом и бюджет от ремонта фундамента стоимостью €25000." — Питер Янсен, главный инженер WaterWeg
Экологические аспекты дренажных систем
Современное проектирование дренажа учитывает не только технические параметры, но и влияние на экологию участка. Правильно спроектированная система сохраняет естественный водный баланс почвы, предотвращая как переувлажнение, так и пересушивание грунта.

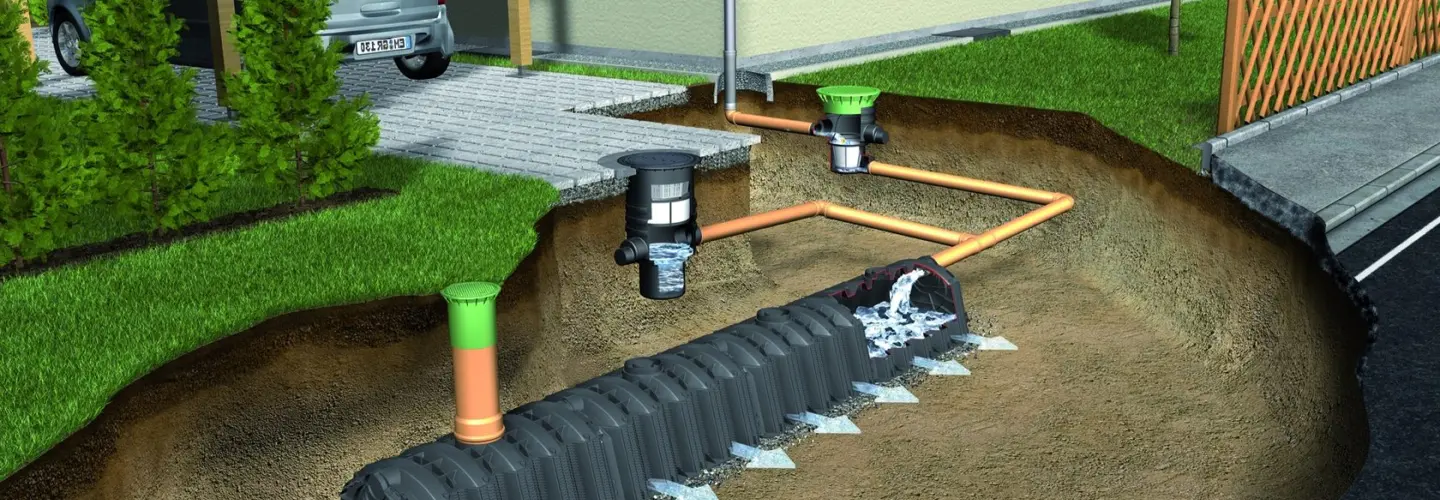

Поглотительные колодцы без дна позволяют вернуть часть воды в водоносный пласт после фильтрации, поддерживая уровень грунтовых вод. Это особенно важно в регионах с дефицитом влаги. Накопительный колодец с системой фильтрации может стать водосборником для полива растений, сокращая расход водопроводной воды.
Ключевые экологические решения при проектировании дренажной системы:
- Биодренажные канавы с растительным покровом — естественная фильтрация и эстетика
- Использование местных фильтрующих материалов — снижение транспортных расходов
- Дождевые сады в местах сброса — дополнительная очистка стоков
- Проницаемые покрытия на дорожках — уменьшение поверхностного стока
Такой комплексный подход не только решает проблемы водоотведения, но и улучшает микроклимат участка.
Современные технологии в дренажных системах

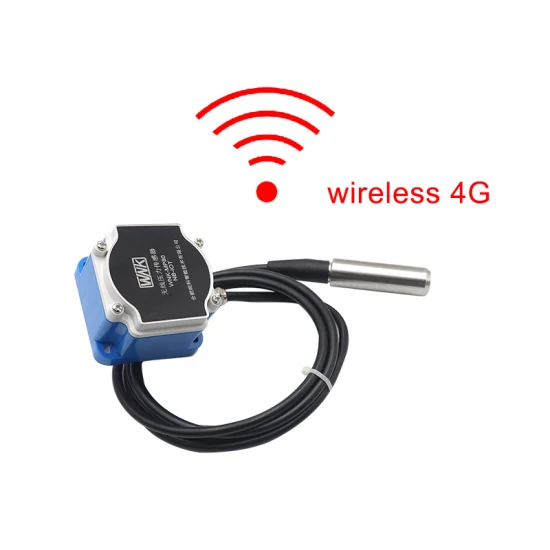

Цифровизация затронула и сферу дренирования территорий. IoT-датчики уровня воды позволяют контролировать состояние системы осушения в режиме реального времени. Стоимость базового комплекта мониторинга начинается от $500, но эти инвестиции окупаются предотвращением аварийных ситуаций и обводнения грунтов.
Автоматические дренажные насосы с программируемым управлением включаются при достижении критического уровня капиллярной влаги, работают в энергосберегающем режиме и отправляют уведомления владельцу через мобильное приложение. Системы мониторинга фиксируют засоры, повреждения водоотводных труб и изменения в работе дренажа.
Инновационные решения для современного дренажа:
- Датчики влажности почвы с Wi-Fi передачей данных
- Солнечные панели для автономной работы насосов
- Системы рециркуляции дренажных вод для полива
- Умные клапаны с дистанционным управлением
Внедрение таких технологий повышает эффективность системы водоотведения и снижает эксплуатационные расходы на 30-40%.
Типичные ошибки при проектировании дренажной системы
Анализ более 500 проектов показывает повторяющиеся ошибки. Неправильный уклон дренажных труб встречается в 35% случаев. Отсутствие или неверный выбор фильтрующих материалов — 25%. Некорректное расположение ревизионных колодцев — 20%.
Частая ошибка — попытка объединить ливневую канализацию с системой осушения. Во время интенсивных осадков совмещенная система не справляется с нагрузкой. Результат — затопление территории и быстрое заиливание дренажной траншеи. Неправильный расчет глубины дренажного колодца приводит к его переполнению и выходу из строя всей системы.
Экономия на материалах оборачивается дорогостоящим ремонтом. Использование перфорированных труб без фильтрующей оболочки, отказ от качественного щебня для дренажа, применение мелкого песка вместо крупнозернистого — все это приводит к отказу водоотводной системы в течение 2-3 лет.
Практический чек-лист проектирования
Следующий пошаговый алгоритм поможет создать эффективный проект дренажа и избежать критических ошибок:
- Геодезическая съемка участка — определение рельефа и направления стока вод
- Гидрогеологические изыскания — анализ типа почвы, уровня грунтовых вод, наличия водоупора
- Выбор типа системы водоотведения — на основе полученных данных и требований к дренированию территории
- Гидравлический расчет — определение диаметров дрен, уклонов, расчет глубины дренажного колодца
- Подбор материалов — водоотводные трубы, геотекстильная оболочка, фильтрующие материалы
- Разработка проектной документации — чертежи, спецификации, расчет стоимости дренажа
- Согласование проекта — проверка соответствия нормам проектирования дренажа
- Составление графика монтажных работ — с учетом погодных условий и особенностей грунта
Использование этого чек-листа гарантирует создание надежной и долговечной системы осушения с оптимальным соотношением цены и качества.
Экономические аспекты и окупаемость
Инвестиции в качественный дренаж окупаются предотвращением разрушения фундамента. Средняя стоимость проекта дренажной системы для участка 10 соток составляет $500-800. Монтаж дренажной системы под ключ обойдется в $3000-5000. Для сравнения: ремонт фундамента после подтопления стоит от $15000.
По статистике, наличие профессионально спроектированной системы водоотведения повышает стоимость участка на 10-15%. В регионах с высоким уровнем водоносного пласта этот показатель достигает 20%. Регулярное обслуживание дренажных систем стоит $200-300 в год, но предотвращает капитальный ремонт стоимостью в десятки тысяч долларов.
При выборе между различными вариантами дренажа учитывайте не только начальные затраты, но и долгосрочную экономию:
- Качественные материалы служат в 2-3 раза дольше дешевых аналогов
- Автоматизация системы снижает расходы на обслуживание на 40%
- Правильный проект уменьшает энергозатраты на откачку воды на 30%
- Использование дренажных вод для полива экономит до $500 в год
Грамотный подход к проектированию окупается уже через 3-5 лет эксплуатации.
Проектирование дренажной системы — это инвестиция в долговечность вашего дома и комфорт проживания. Правильно спроектированная система водоотведения работает десятилетиями, защищая фундамент от разрушения и создавая оптимальные условия для ландшафтного дизайна. Не стоит экономить на инженерных изысканиях и качественных материалах — это залог эффективной работы дренажа на долгие годы. Помните: грамотный дренаж — это основа здорового участка и долговечность фундамента вашего дома.
